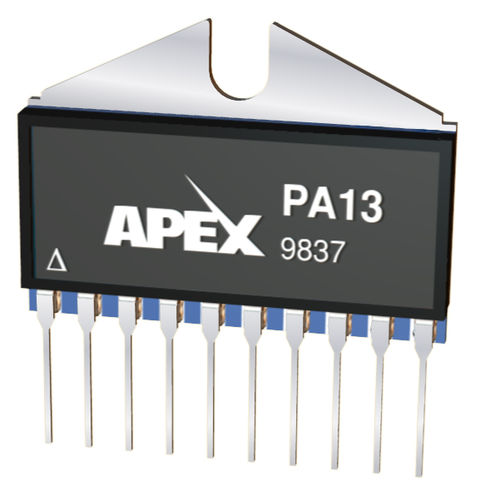

Circuit intégré amplificateur de puissance PA13A

de courantde tensionopérationnel

«  Le PA13 est un 15A, amplificateur opérationnel de la puissance 90V avec la basse résistance thermique (1.1°C \ /W). Les applications de cible incluent les charges résistives, inductives et capacitives d'entraînement telles que des moteurs, le débattement magnétique, les transducteurs, et les alimentations d'énergie programmables. Pour des linéarités optimas, particulièrement aux niveaux bas, l'étape de sortie est décentrée pour la classe A \ opération de /B à l'aide d'un circuit de multiplicateur de tension d'émetteur de base compensé par thermistance. On peut observer le secteur de fonctionnement sûr (SOA) pour toutes les conditions de fonctionnement par la sélection des résistances actuelles programmables de limite d'utilisateur, et l'amplificateur est intérieurement compensé tous les arrangements de gain. Le PA13 n'est pas recommandé pour des gains au-dessous – de 3 (inverser) ou de +4 (non-inverser). Le PA13A est la version de catégorie d'A fournissant pour augmenter la représentation dans les secteurs de la tension excentrée, d'actuel excentré et de la polarisation actuels. La série PA13 est une conception de produits hybride logée dans un paquet électriquement d'isolement de PowerSIP de 12 bornes. Pour le fonctionnement continu sous la charge, un radiateur de l'estimation appropriée est recommended. \ /html »
