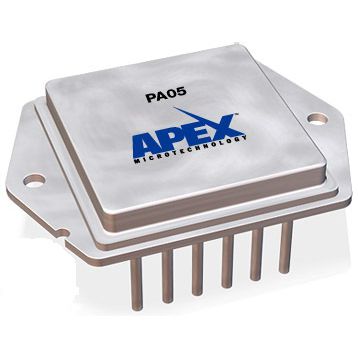

Circuit intégré amplificateur de puissance PA05

opérationnelMOSFETisolé

Le PA05 est 30 A, l'amplificateur opérationnel de puissance de 100 V qui combine l'exécution exceptionnelle en termes de taux de groupe (100 V/µs) et largeur de bande de puissance (400 kilohertz), tout en maintenant des 250 watts très élevés de dissipation interne de puissance. Les applications de cible incluent des commandes de moteur, des capteurs de sonar et des alimentations d'énergie programmables. La flexibilité est le dispositif principal du PA05. Un dispositif de mode de sommeil permet l'ultra-bas courant tranquille pour la protection de secours d'opération ou de charge en neutralisant l'amplificateur entier. Les entrées de tension de poussée permettent à la petite partie de signal de l'amplificateur de fonctionner à une tension plus élevée que l'étape à forte intensité de rendement. L'amplificateur est alors polarisé pour réaliser les oscillations linéaires étroites aux rails d'approvisionnement aux courants élevés pour l'opération efficace supplémentaire. La compensation externe avec le PA05 fournit la flexibilité dans le taux de choix de largeur de bande et de groupe pour l'application. Le PA05A est la version de catégorie d'A pour fournir l'exécution augmentée dans les secteurs de la tension excentrée, du courant courant et excentré de polarisation. La série PA05 est logée dans une goupille hermétiquemente scellé et d'isolement paquet de JEDEC MO-127 12 de PowerDIP en métal.
