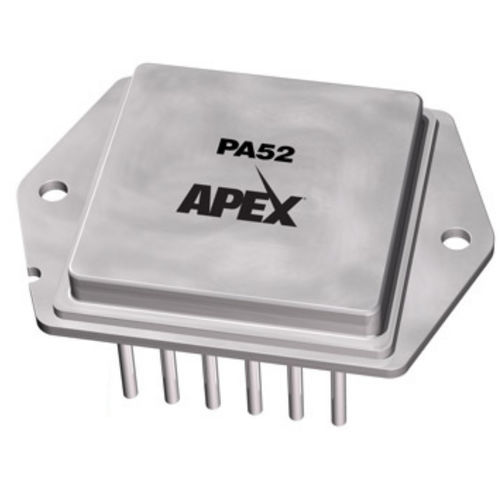

Circuit intégré amplificateur de puissance PA52

de tensionopérationnelhybride

Le PA52 est un amplificateur opérationnel de puissance de 40A (80A PEAK), 200V avec une bande passante de 90kHz et une vitesse de balayage de 50V/µs. Avec cette combinaison de courant de sortie élevé, de bande passante, de vitesse de balayage et de 400 watts de dissipation de puissance interne, le PA52 est destiné à des applications sur le marché des équipements semi-cap. Une autre caractéristique exceptionnelle du PA52 est une entrée de tension d'amplification qui permet à la partie petit signal de l'amplificateur de fonctionner à une tension plus élevée que l'étage de sortie à courant élevé. L'amplificateur est alors polarisé pour obtenir des oscillations linéaires proches des rails d'alimentation à des courants élevés pour un fonctionnement très efficace. Le PA52A est la version A qui offre des performances accrues dans les domaines de la tension de décalage et de l'oscillation de la tension. La série PA52 est un produit hybride logé dans un boîtier métallique PowerDIP à 12 broches, isolé électriquement et scellé hermétiquement. Pour un fonctionnement continu sous charge, il est recommandé d'utiliser un dissipateur thermique de capacité appropriée.
