Pressiomètre Ménard MÉNARD PRESSUREMETER

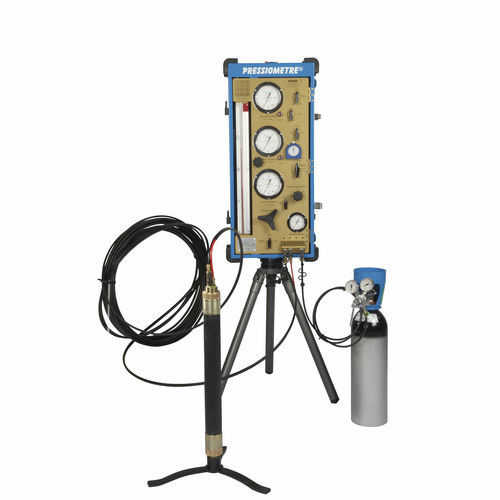

PRESSIOMÈTRE MÉNARD LES PLUS Conception respectant les procédés d’origine Ménard Façade simple et lisible, implantation fidèle aux principes brevetés Ménard Lisibilité des mesures (volume…) Trépied de qualité : robuste, stable et facile d’installation Facilité d’entretien avec kit de première maintenance Le pressiomètre Ménard (Contrôleur Pression Volume) avec sa tubulure et sa sonde tricellulaire, permettent la réalisation d’essais pressiométriques standards selon la norme ISO 22476-4 (NF P 94 110-1). L’essai permet d’obtenir une courbe de variation volumétrique du sol en fonction de la contrainte appliquée, et de définir une relation contrainte-déformation du sol en place dans l’hypothèse d’une déformation plane. On détermine ainsi 3 paramètres : le module de déformation du sol (module Ménard EM), la pression de fluage (Pf) et la pression limite (Pl). Un forage pressiométrique doit être réalisé au préalable : parois non remaniées, diamètre adapté à celui de la sonde (63 mm ou 76 mm), sols environnants le moins perturbé possible. Une fois la sonde positionnée au niveau désiré, l’opérateur effectue via le CPV les paliers de chargement. CHAMPS D'APPLICATION Essai de chargement statique d’un terrain en place grâce à une sonde cylindrique dilatable radialement introduite dans un forage. SYSTÈME D'ACQUISITION DE DONNÉES Le système GeoSPAD®2 est intégré sur les pressiomètres Ménard, permettant l’acquisition de données pressiométriques via l’unité centrale universelle GeoBOX®. Cet équipement permet de contrôler le déroulement des essais pressiométriques et d’enregistrer automatiquement les conditions et les valeurs de ces essais.
