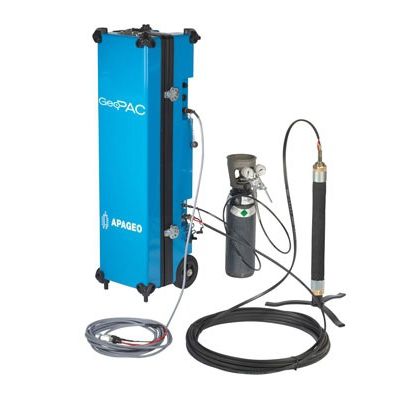

Unité de test en pression GEOPAC®

PRESSIOMÈTRE AUTOMATIQUE GEOPAC® LES PLUS Pilotage et acquisition de données en wifi sur GeoBOX® Gestion automatique complète Fiabilité des résultats - Très faible consommation d’azote PRESSIOMÈTRE AUTO-CONTRÔLÉ SELON LA NORME ISO 22476-4 GeoPAC gère la réalisation automatisée d’essais pressiométriques standards selon la norme ISO 22476-4 (NF P 94 110-1). L’essai permet d’obtenir une courbe de variation volumétrique du sol en fonction de la contrainte appliquée, et de définir une relation contrainte-déformation du sol en place dans l’hypothèse d’une déformation plane. On détermine ainsi 3 paramètres : le module de déformation du sol (module Ménard EM), la pression de fluage (Pf) et la pression limite (Pl). DISPONIBLE EN 2 MODÈLES : 5MPA ET 10MPA. MISE EN OEUVRE Un forage pressiométrique doit être réalisé au préalable : parois non remaniées, diamètre adapté à celui de la sonde (63mm ou 76mm), sols environnants le moins perturbés possible. Une fois la sonde positionnée au niveau désiré, l’opérateur via GeoBOX® ordonne l’exécution de l’essai. Dès lors, l’essai se déroule de manière totalement autonome et l’opérateur peut superviser le déroulement sur son écran ainsi que le tracé de la courbe. CHAMPS D'APPLICATION Essai de chargement statique d’un terrain en place grâce à une sonde cylindrique dilatable radialement introduite dans un forage. TRAITEMENT DES DONNÉES Les enregistrements peuvent être édités directement sur l’imprimante portable de GeoBOX® Données directement exploitables par notre logiciel GeoVision® via une clé USB ou transfert GPRS
