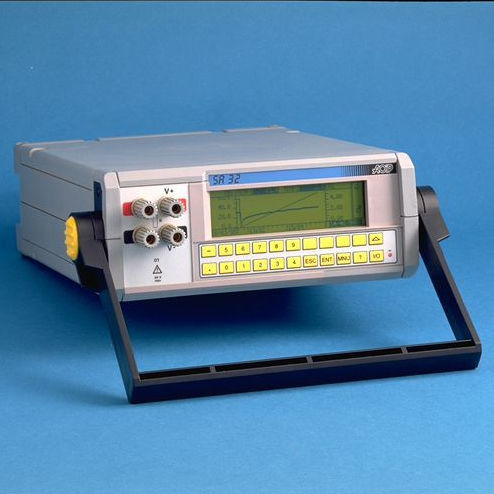

Module d'acquisition de données à sortie analogique SA32

de températurede tensionmulticanaux

La centrale d’acquisition de données analogiques SA 32 est destinée à mesurer, traiter, surveiller et enregistrer les paramètres issus de capteurs analogiques sur 32 voies en 2 fils et 8 voies en 4 fils. • Tension : 0-10 V • Courant : 0-20 mA et 4-20 mA avec shunts à connecter en entrée • Thermocouples : Type K/T/J/S/B/N avec ou sans compensation de soudure froide • Résistance : 3000 Ω • Sondes résistives : Pt100 en 3 ou 4 fils • Contacts secs La centrale d’acquisition de données analogiques SA 32 est destinée à mesurer, traiter, surveiller et enregistrer les paramètres issus de capteurs analogiques sur 32 voies en 2 fils et 8 voies en 4 fils. Grâce à leur conception orientée à la fois vers la souplesse d’utilisation et la précision des mesures, ces centrales ont leur utilité dans de nombreux domaines, sur le terrain ou en laboratoire. Une SA 32 permet la programmation de 100 adresses. Ces adresses peuvent être définies pour mesurer des voies réelles (32 voies max.) ou des voies fictives utilisées pour effectuer des calculs. Les voies d'entrée sont scrutées par un commutateur de type CMOS. La centrale est organisée en «tâches de travail» définissant la scrutation des voies et l’émission des résultats vers les périphériques (mémoire de masse, sortie RS 232). L’utilisateur a accès à 16 tâches, donc 16 sous-groupes de scrutation différents. La centrale est entièrement programmable par son clavier et menu d’assistance sur l’écran d’affichage ou via l’interface RS 232 à l’aide, entre autres, du logiciel LTC 32W fourni avec la centrale.
