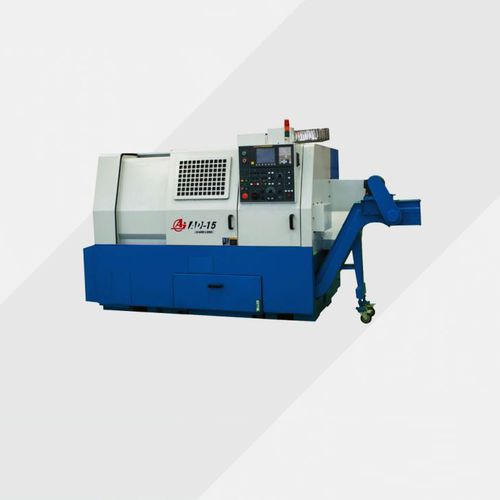

Tour CNC AD15

horizontal2 axesà banc plat

Cette machine de tour CNC est une structure d'intégration mécanique et électrique, l'occupation est petite et la disposition est compacte et raisonnable, l'emplacement du convoyeur de copeaux peut être basé sur les besoins de l'utilisateur placé sur le côté ou à l'arrière. Le lit de la machine adopte une structure en caisson et un moulage en fonte MEHANITE (HT300), et est usiné avec un centre d'usinage pentaédrique importé de haute précision par un processus de serrage unique, il a une grande rigidité globale, maintient une bonne précision et une grande fiabilité. Le moteur principal et le moteur d'alimentation sont tous deux utilisés FANUC servomoteur pour atteindre le changement de vitesse en continu. Le moteur de la broche utilise le dernier servomoteur FANUC P18 à haute performance et à grande surface. Le diamètre de l'alésage de la broche est de 62mm, le matériau de la broche est en acier allié au chrome molybdène, et est assorti de roulements à rouleaux cylindriques de haute précision grade-P4 de grand diamètre et de roulements à billes à contact oblique à haute vitesse. Une vis à billes de précision de grade C3 est configurée pour assurer la précision du mouvement et de la position. Les axes X/Z sont équipés d'un guide linéaire de précision à haute vitesse breveté, ainsi que d'un moteur AC de série FANUC à entraînement direct, ce qui rend la précision et la rugosité de la pièce parfaite. La contre-pointe hydraulique, le mandrin hydraulique à trou borgne de 8 pouces et le cylindre à grande vitesse fabriqué à Taiwan sont des configurations standard, et l'interrupteur à pied permet de serrer la pièce facilement, en toute sécurité et de manière fiable. Le tournage grossier utilise un mors dur pour serrer, la finition peut utiliser un mors doux. La tourelle hydraulique à 8 stations fabriquée à Taiwan est une configuration standard. Le système CNC utilise le système de servocommande FANUC, SIEMENS ou GSK980TD AC de renommée internationale.
