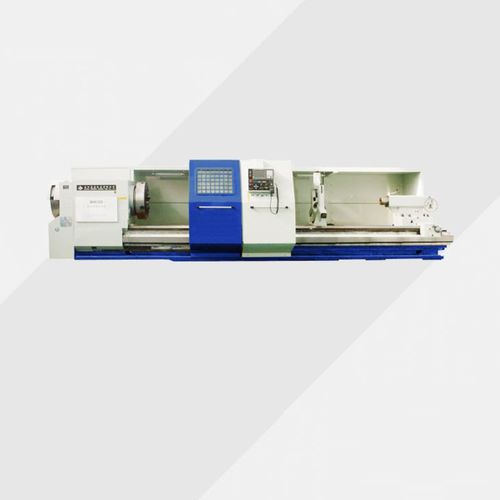

Tour CNC QKP1223

horizontal2 axes4 outils

Cette série de lit de machine de tour est la structure globale (6000 long est deux pièces), utilise de la fonte de haute norme (HT300) un moulage de moulage, la largeur de la voie de guidage est 600mm. Après le deuxième traitement de vieillissement, il a la caractéristique de la performance stable ; capacité anti-vibration. Diamètre de l'alésage de la broche est 240mm, diamètre du tuyau peut être traitée est 230mm. La broche est soutenue par deux points de précision avec un roulement de charge lourde. La vitesse de segmentation automatique est contrôlée par le code M, la vitesse progressive dans le segment est contrôlée par le code S, ce qui permet d'obtenir une vitesse progressive et une coupe linéaire constante. La direction X et la direction Z utilisent la vis à billes de précision, assurant une grande précision de traitement, de positionnement et de rétention. Alimentation longitudinale (Z) : distance entre les centres pour 1000mm-1500mm : le servomoteur AC monté sur le côté gauche de la boîte d'alimentation est relié directement à la vis à billes longitudinale par un accouplement. 2000mm-3000mm : Le servomoteur CA monté sur le côté gauche de la boîte d'alimentation et les engrenages de réduction (1:3) entraînent la vis à billes directement via un accouplement. 4000mm-6000mm : Un servomoteur CA monté sur le côté gauche de la boîte d'alimentation et des engrenages de réduction (1:4) entraînent la vis à billes directement via un accouplement. Alimentation horizontale (direction X) : le servomoteur CA monté à l'arrière de la selle du lit est relié à la vis à billes horizontale par un accouplement.
