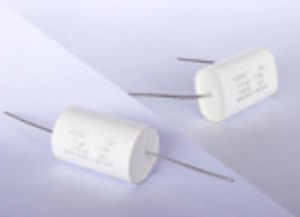

Condensateur à film de polypropylène CSF series

de facteur de dissipationétalonDC

CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES Normes de référence : IEC 61071 Catégorie climatique : 40/85/56 Diélectrique : Film de polypropylène Construction : Un film métallisé étendu avec une connexion en série interne Caractéristiques : Courant d'impulsion élevé. Faible inductance .dv/dt élevé . Auto-guérison Cas : Emballage en ruban de polyester ; remplissage d'extrémité en résine UL94V-0 LES CARACTÉRISTIQUES ÉLECTRIQUES Température de fonctionnement : -40 à + 85℃(max hotspot≤70℃) Température de stockage : -40 à + 85℃ Capacité : 0,01 à 10μF Tension nominale : 700 à 3000 Vdc Facteur de dissipation : <0,0005(1k Hz 20± 5℃) Tolérance : ± 5%(J) ± 10%(K) Espérance de vie : 100 000 heures à l'ONU et 70℃ LES MÉTHODES D'ESSAI ET LES PERFORMANCES Résistance à l'isolation : 30 000 mais ne doit pas dépasser 30GΩ après 1 minute d'électrification à 100Vdc (25±5℃) Tension d'essai entre les bornes et le boîtier : 3 KV 50Hz pendant 60 sec Tension d'essai entre les bornes : 1,5Ur (DC) appliquée pendant 10s à 25±5℃
