MANUTENTION DE PALETTES

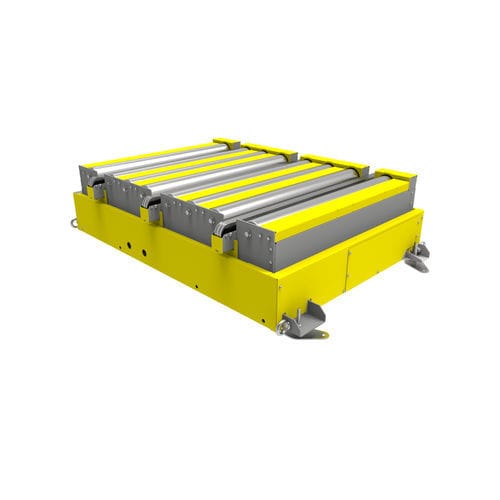

TRANSFERT À UN SEUL NIVEAU
Structure
Acier S235JR, revêtement par poudre RAL 9006 / RAL 1021.
Hauteur du haut du rouleau, du haut de la chaîne
450 mm à 600 mm avec réglage mécanique de ± 15 mm.
Charge maximale
1 500 kg / 3 300 lb uniformément répartie.
Convoyeur à rouleaux Entraînement par motoréducteur
Motoréducteur SEW 230/400V / 50Hz / tension nominale triphasée, IP55, CE.
Motoréducteur SEW 230/460V / 60Hz / Tension nominale triphasée, IP55, UR.
Motoréducteur SEW 330/575V / 60Hz / Tension nominale triphasée, IP55, CSA.
Vitesse du convoyeur à rouleaux
12 m/min / 39.37 ft/min.
Entraînement par motoréducteur pour convoyeur à chaîne
Motoréducteur SEW 230/400V / 50Hz / tension nominale triphasée, IP55, CE.
Motoréducteur SEW 230/460V / 60Hz / tension nominale triphasée, IP55, UR.
Motoréducteur SEW 330/575V / 60Hz / Tension nominale triphasée, IP55, CSA.
Vitesse du convoyeur à chaîne
12 m/min / 39.37 ft/min.
Distance entre les brins
460 mm, 475 mm, et 525 mm.
Mouvement vertical Entraînement par motoréducteur
Motoréducteur SEW 230/400V / 50Hz / tension nominale triphasée, IP55, CE.
Motoréducteur SEW 230/460V / 60Hz / tension nominale triphasée, IP55, UR.
Motoréducteur SEW 330/575V / 60Hz / Tension nominale triphasée, IP55, CSA.
Temps de levage
Environ 4 secondes.
Déplacement de la charge / palette
Bidirectionnel sur les convoyeurs à rouleaux et à chaînes.
Capteurs de fin de course
Sick IME12. Capteurs inclus.
Connexions électriques
Moteur à chaîne, moteur de levage et capteurs précâblés vers la boîte de jonction.
Température de fonctionnement
5°C à 50°C / 41°F à 122°F.
---
