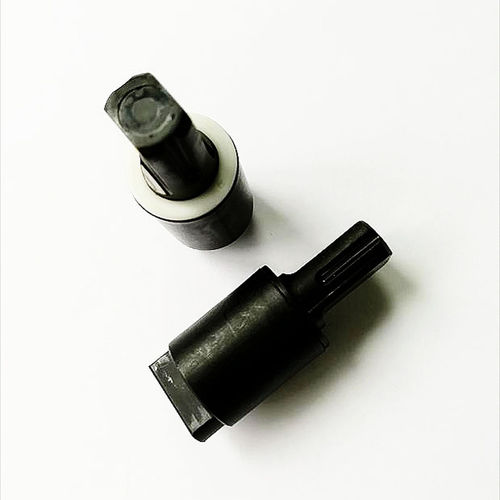

Amortisseur rotatif Q18B Series

à fluidemécaniqueindustriel

- Remarque : Les données nominales sont mesurées lorsque la vitesse de rotation est de 20 tr/min et que la température ambiante est de 23℃±2℃. * Angle maximum 115º * Plage de température -5~50℃ * Poids : 10.5±1g * Matériau du corps : Polybutylène téréphtalate (PBT) * Matériau de l'arbre rotatif : PPS ou alliage de zinc * Type d'huile : Huile de silicone 1. Comme le montre la figure ci-dessous, lorsque le plat commence à ralentir de moins de 90º jusqu'au niveau de 0º, la variation du couple de la force de l'axe exercée par le plat. 2. Calculez le bon couple : T=M×L×9.8÷2 Ex : Le poids du couvercle M=1KG La longueur du couvercle L=0,3m Torque required=T=1×0.3×9.8÷2=1.47N.M D'après le calcul ci-dessus, la référence à choisir est Q18B-150G. No doit être choisi est Q18B-150G. 3. L'écart entre l'arbre rotatif et les pièces d'assemblage doit être réduit au minimum. La vitesse de rotation sera affectée par cet espace. 4. Caractéristiques de température : Le couple d'un amortisseur rotatif varie en fonction de la température ambiante. En outre, comme le montre le graphique ci-dessous, le couple diminue lorsque la température ambiante augmente, et le couple augmente lorsque la température ambiante diminue. Ceci est dû au fait que la viscosité de l'huile de silicone à l'intérieur de l'amortisseur varie en fonction de la température. Lorsque la température revient à la normale, le couple revient également à la normale. 5.L'angle de rotation maximal de l'amortisseur à ailettes est de 115º. L'amortisseur sera éventuellement détruit pour tout angle supérieur à 115º. Veuillez donc assembler une butée pour l'amortisseur. Veuillez vous référer à la figure ci-dessous
