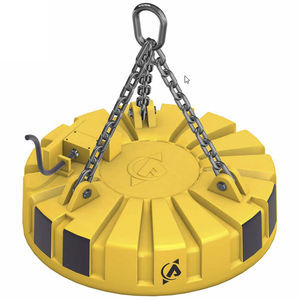

Électroaimant de levage à commutation électrique VM series

pour tôlede manutention

Les ventouses magnétiques VM sont des électroaimants circulaires performants équipés d’un bobinage concentrique. Destinées à la manutention de tôles de faibles épaisseurs, les électroaimants VM doivent être disposés géométriquement afin de limiter les flexions dans toutes les directions. En fonction des formats de tôles, les VM sont donc installées sur des palonniers fixes ou téléscopiques. Elles sont recommandées pour la manutention de tôles et de pièces métalliques dans : •les ateliers d’oxycoupage, •les chantiers navals, •les magasins de tôles. DESCRIPTIF TECHNIQUE Les VM sont constituées d’une carcasse en acier mécanosoudé protégeant le bobinage aluminium ou cuivre. Les principaux éléments constitutifs sont : •une carcasse en acier à haute perméabilité magnétique. Les emboîtements mécaniques et surfaces de pose sont usinés pour un meilleur reconditionnement des aimants, •une oreille de suspension •un bobinage concentrique à isolation renforcée, •un plateau d’usure en acier manganosilicieux amagnétique. Cette pièce de haute résistance est épaulée et soudée à la carcasse, •une résine de remplissage bloquant et isolant la bobine dans la carcasse (classe H ou C selon exécution) •un boîtier électrique permettant le raccordement externe tout en protégeant le bobinage interne. MODALITE D'INSTALLATION Les VM s’installent sur tout engin de levage (pont roulant, grue, portique…). Employés unitairement, elles se suspendent par l’oreille.
