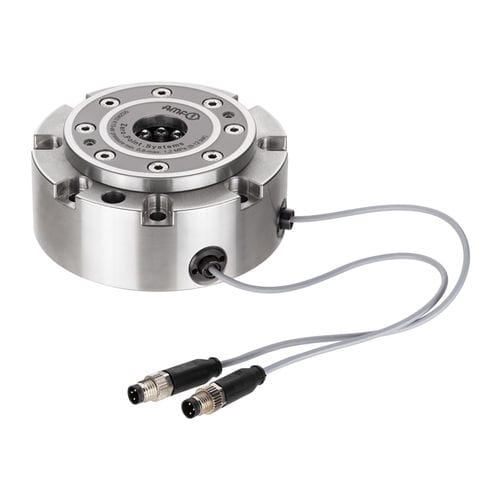

Cylindre de serrage point-zero à bride 6101L series

avec contrôle de verrouillage et de contactrapide

Système de bridage «Zero-Point» pour un temps de serrage optimisé dans toutes les industries, mécanique, agro-alimentaire, chimique, pharmaceutique. Ce système combine en un seul appareil très compact les deux fonctions de centrage et bridage, avec le contrôle des fonctions pour une intégration totale dans un automatisme. Le module de serrage flasqué est équipé deux capteurs inductifs (type de connecteur: S8, longueur du câble: 150 mm) pour les contrôles d'état (ouvert / verrouillé). Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression). L'utilisation de l'amplificateur pneumatique de pression numéro 6101L est recommandée. Le module de serrage est doté de deux orifices d'alimentation: 1x ouverture pneum. (1) / 1x assistance pneum. verrouillage (Turbo) (2). Sur demande: - Plan d'intégration - Autres options d'automatisation
