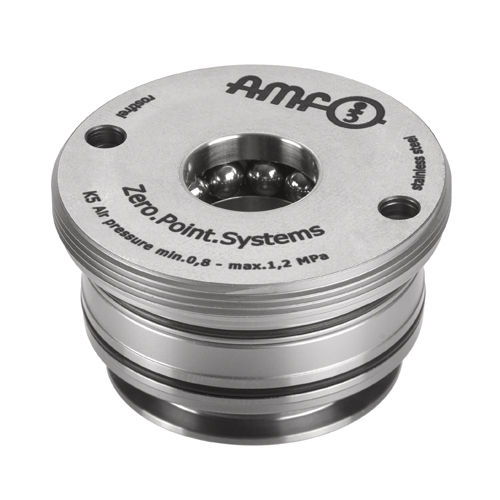

Unité de centrage et bridage au point zéro modulaire 6103LA-5

Soufflage pneumatique. Pression de service à l'ouverture : min. 8 bars - max. 12 bars Pression de service au resserrage (turbo) : min. 5 bars - max. 6 bars. Couvercle et piston trempés. Répétabilité < 0,005 mm. Avec contrôle de verrouillage (pneum.), contrôle d'ouverture (pneum.) et contrôle d'appui (pneum.). Soufflage central, contrôle d'appui, contrôle d'ouverture et de verrouillage. Utilisation: Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux. Remarque: Contrôle de verrouillage : pression de retenue en cas de module de serrage verrouillé, débit avec module de serrage ouvert. Contrôle d’ouverture : pression de retenue en cas de module de serrage ouvert, débit avec module de serrage verrouillé. Le module de serrage à intégrer s'ouvre pneumatiquement et se verrouille mécaniquement par la force de ressort. Pour atteindre les forces de traction et de fermeture indiquées, un resserrage pneumatique (Turbo) (5) doit être effectué dans un court délai. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression). La surface du boîtier à intégrer fait office de surface d'appui. L'utilisation d'un surpresseur n° 6370ZVL est recommandée. Le module de serrage a cinq raccords : 1 = ouverture pneum. 3 = soufflage pneum. 4 = contrôle d'ouverture pneum. en entrée 5 = resserrage pneum. 8 = contrôle de verrouillage pneum. en entrée
