Ouverture pneumatique.
Pression de service à l'ouverture : min. 5 bars - max. 12 bars.
Boîtier et piston trempés.
Précision de répétabilité < 0,1 mm.

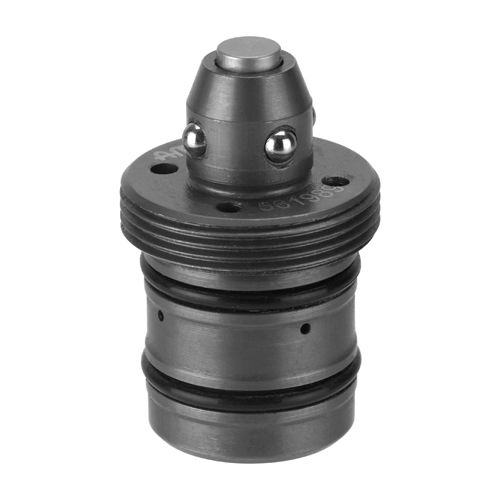

Système de bridage du point zéro pneumatique pour un temps de serrage optimisé lors de l'usinage sans enlèvement de copeaux dans tous les secteurs, comme dans l'industrie alimentaire, pharmaceutique ou chimique.
Idéal pour les applications dans le domaine de l'automatisation de transfert, car la face inférieure ne présente aucun contour d'interférence.
Le système de bridage du point zéro est ouvert par action pneumatique (1) et verrouillée mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le système de bridage du point zéro est bridé sans pression).
La plaque de base dans laquelle est vissé le système de bridage du point zéro sert de surface d'appui.
* Veuillez respecter la notice de montage.
- Schémas de montage
