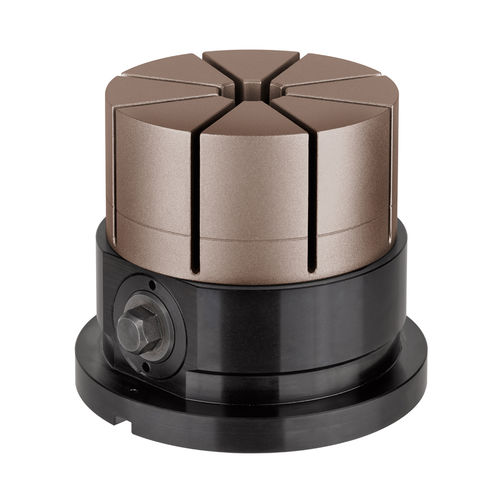

Pince de serrage 6375M

Le corps est en acier bruni. Le chapeau de pince de serrage compris dans la livraison a un diamètre de 99 mm et il est en aluminium anodisé haute résistance. Le mécanisme dans le corps est protégé contre l'encrassement et l'eau de circulation. Bord de serrage périphérique pour la fixation à la table de la machine. Le logement pour le système AMF-Zero-Point de taille K20 est également positionné sur la face inférieure, ainsi que des rainures pour le positionnement sur des modules de serrage du point zéro AMF avec indexation. Utilisation: Pour le bridage de contours de pièces complexes pour un usinage 5 faces dans la machine-outil. La dépouille de la pièce à usiner est fraisée dans le chapeau de pince de serrage avec une profondeur de bridage minimale de 2 mm. La pièce est bridée sans retrait grâce à la force de serrage appliquée régulièrement sur le plan radial. La force de serrage peut être ajustée par le biais de la vis de serrage, par ex. à l'aide d'une clé dynamométrique. Le dispositif est ainsi particulièrement adapté aux tuyaux et pièces à usiner dont les parois sont de faible épaisseur. Le chapeau de pince de serrage pouvant être aisément remplacé, différentes pièces à usiner peuvent ainsi être bridées rapidement et en toute sécurité pour un usinage 5 faces. Le chapeau de pince de serrage peut être fraisé jusqu'à une hauteur H1 et de nouveaux contours de pièces peuvent ainsi être intégrés. Remarque: * La force de serrage de 11 kN max. est introduite axialement dans la pince de serrage et ne décrit pas la force de serrage radiale sur l'élément de construction. Elle varie en fonction de la hauteur d'usinage.
