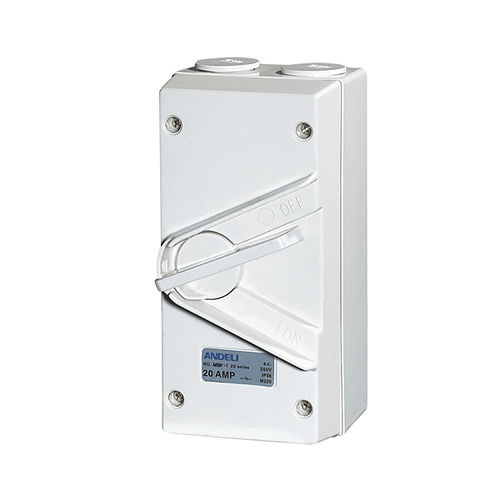

Interrupteur à levier UKF series

2 pôles3 pôlesrobuste

1. Candidature La série UKF de sectionneurs protégés contre les intempéries est une gamme robuste d'interrupteurs qui convient à pratiquement toutes les applications externes. Cette gamme comprend des interrupteurs unipolaires, bipolaires et tripolaires de 20 à 80 ampères. Le mécanisme monté sur la base permet une terminaison plus facile et plus d'espace pour le câblage. Les dimensions des interrupteurs sont de 165 mm x 82 mm avec une hauteur totale de 85 mm. Des barres de connexion fixes pour la terre et le neutre avec deux vis de serrage par tunnel permettent d'obtenir des longueurs de dénudage égales et un serrage sûr pour tous les câbles. L'alésage des bornes est de 5-6 mm. Un dispositif de sécurité pour le montage des interrupteurs sur des structures métalliques est constitué par les capuchons isolants qui recouvrent les vis de montage de la base afin de les protéger totalement de tout câble sous tension. Chaque unité est fournie avec des bouchons de conduits vissés et des réducteurs vissés pour un raccordement facile à des conduits de 25mm ou 20mm et des capuchons à vis. Les capuchons à vis doivent être insérés pour garantir l'indice de protection IP. La base et le couvercle résistants aux chocs survivront aux coups les plus durs dans presque toutes les installations. Les deux sections sont scellées par un joint d'étanchéité. Pour plus de sécurité, un trou de 7 mm de diamètre est prévu pour cadenasser le levier en position OFF. Des barrières à emboîtement profond protègent le levier de commande contre les abus physiques ou les manœuvres accidentelles. Toutes les unités sont conformes à la norme IEC60947-3. Mines, et, Énergie, sud, Australie, Approvais. Les couleurs standard sont le Gris et le Blanc. 1.Câbles électriques installés dans le ciel. 2.Entrées et sorties souterraines. 3.Entrée et sortie directement par l'interrupteur. 4.deux ouvertures arrière de 25 mm sont moulées dans la base pour un montage en surface avec câblage dissimulé. Deux entrées de conduit vissées de 25 mm en haut et en bas (jusqu'à 55 ampères) permettent quatre façons de câbler l'interrupteur en surface.
