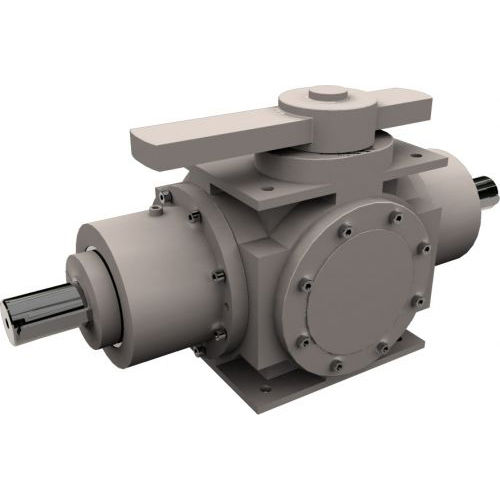

Embrayage à denture BD series
pneumatiqueà position unique

embrayage à denture
embrayage à denture
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à denture
Actionnement
pneumatique
Autres caractéristiques
à position unique
Couple

Min: 300 Nm
(221,2686 ft.lb)

Max: 2 400 Nm
(1 770,1492 ft.lb)

Vitesse de rotation

Min: 1 500 rad.min-1
(238,73 rpm)

Max: 2 800 rad.min-1
(445,63 rpm)

Description

Ces embrayages sont utilisés lorsque différentes sections d'une machine doivent d'abord être désengagées de la chaîne cinématique, puis réengagées tout en conservant la même phase ou relation angulaire qui existait avant le désengagement. Ils sont souvent utilisés dans un arbre de ligne, entre les unités d'impression sur une presse offset, et pour déconnecter certaines unités sur une ligne de finition. L'unité se compose de deux mâchoires montées sur des arbres séparés, chacun étant supporté par deux roulements et enfermé dans des boîtiers robustes en fonte. Ce type de construction assure un désengagement à sécurité intégrée (il ne se bloquera pas en cas de défaillance en mode désengagé). L'engagement à une seule position est obtenu en fournissant deux dents de dimensions légèrement différentes. En outre, l'unité offre un jeu minimal et une rigidité maximale en torsion grâce à l'utilisation d'un acier au chrome-molybdène de haute résistance, cémenté et rectifié, pour les mâchoires et les éléments de changement de vitesse à glissière. Des roulements à billes et des joints en viton sont utilisés pour accepter des vitesses et des températures plus élevées. Caractéristiques Embrayage/débrayage des unités d'impression sur une presse offset Embrayage/débrayage d'une partie d'une machine à partir d'une autre

---
