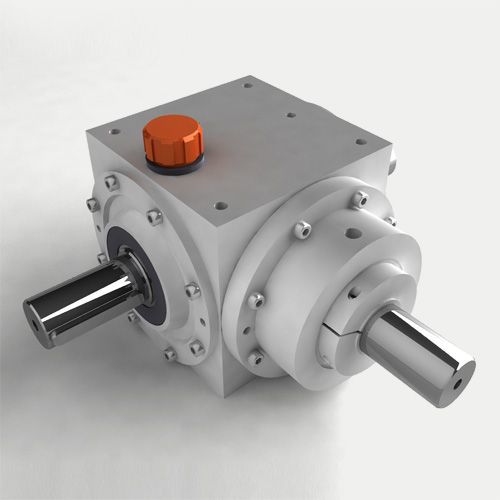

Réducteur à couple conique Z series

à couple spiroconiquemodulaired'arbre

Réducteurs à couple conique spiralé La ligne de produits des réducteurs à couple conique à spirale de la série Z offre 7 tailles différentes, 6 types de modèles et 9 rapports, avec diverses dispositions d'entrée-sortie, y compris des options d'arbre plein ou d'alésage creux, ainsi qu'une capacité de montage universel. Toutes ces options sont rendues possibles par un concept de conception modulaire qui commence par un boîtier cubique. La série Z est une ligne de produits extrêmement polyvalente, qui répond à pratiquement toutes les demandes des bureaux techniques. Conceptions supplémentaires : Série ZT Utilisés comme multiplicateurs (Rapports de réduction = 0,5 ; 0,67) Série ZD Embrayage manuel à crabots, incluant un neutre. Série ZI Idem que ZD Avec neutre et marche arrière manuels. Série ZR Réducteur à couple conique spiralé avec alésage creux renforcé. Caractéristiques 9 rapports de réduction : 0.8 ; 1 ; 1.25 ; 1.5 ; 2 ; 3 ; 4 ; 5 ; 6 7 Tailles Extrêmement polyvalent (arbre plein, alésage creux, arbres cannelés ou clavetés, brides de moteur) Engrenages coniques spiralés (HPG-S sur demande) Faible jeu (jusqu'à 3 arcmin sur demande) Rendement de 95 - 98 % Vitesse de rotation maximale jusqu'à 6000 RPM Conception compatible ATEX (versions ATEX sur demande)
