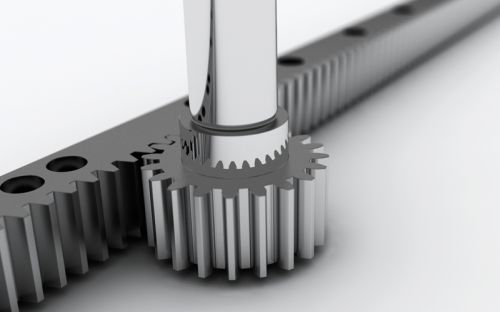

Crémaillère hélicoïdale

rectifiéede précisionlinéaire

Le système de crémaillère et de pignon est le principal élément constitutif d'un entraînement à axe linéaire. Ce système se compose d'une gamme standard de crémaillères et de pignons droits (droits), à pas circonférentiel et hélicoïdaux. La conception modulaire permet de relier bout à bout des segments de crémaillère de 0,5 à 2 mètres de long pour obtenir toute longueur de déplacement souhaitée à partir de composants standard. Les pièces de crémaillère et de pignon sont disponibles en différents matériaux, traitements thermiques et niveaux de qualité afin d'assurer le bon équilibre entre puissance, précision et prix pour répondre aux exigences de l'application. Caractéristiques Six niveaux de qualité disponibles, jusqu'au traitement thermique et à la rectification (AGMA 13) Neuf modules standard de 1,0 à 10,0 (pas diamétral, P, 25,4 à 2,54) Longueurs de rack standard jusqu'à 2,00 mètres ; des longueurs de déplacement plus importantes peuvent être facilement obtenues en montant les racks bout à bout Des conceptions spéciales/modifiées sont possibles Boîtes de vitesses à double pignon préchargé pour éliminer le jeu de l'axe
