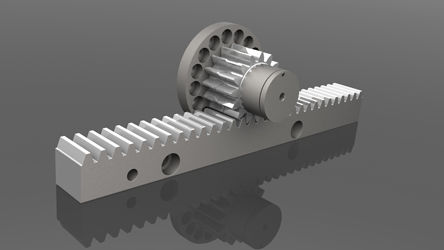

Double pignon préchargé PDP

Le double pignon préchargé, PDP, d'Andantex (WMH Herion) est conçu pour fournir une méthode rentable d'élimination du jeu entre la crémaillère et le pignon dans les applications de mouvement linéaire de haute précision. Le PDP est constitué de deux pignons WMH rectifiés, chacun ayant ½ largeur de la crémaillère, reliés entre eux par un système de précharge d'accouplement breveté qui annule le jeu entre la crémaillère et le pignon, offrant ainsi une alternative compétitive aux systèmes d'entraînement par vis à billes. Le couple de précharge du PDP est facilement réglable et les unités sont équipées d'une bride ISO 9409-1 pour s'adapter aux réducteurs de vitesse. Le PDP peut être combiné avec des réducteurs de précision pour fournir un jeu système < 1 minute d'arc, éliminant ainsi le besoin de deux réducteurs à précharge électrique (avec 2 servomoteurs) dans certaines applications. Le PDP est proposé avec des engrenages droits (droits) ou hélicoïdaux dans des modules de 2 à 5 standard (modules plus grands sur demande) et accepte des vitesses jusqu'à 1200 RPM. La capacité de couple varie de 55 à 1900 NM selon la taille et le réglage du couple de précharge. Andantex peut offrir des solutions complètes comprenant le réducteur, le PDP, la crémaillère et les systèmes de lubrification automatique de la crémaillère.
