Module d'alarme B14

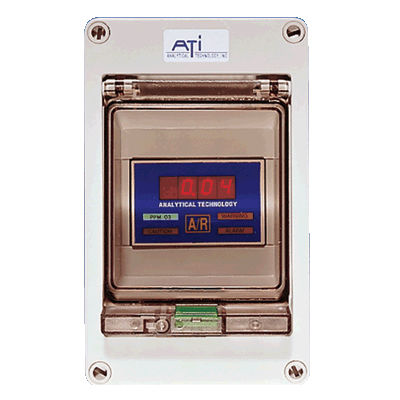

Description du module d'alarme de gaz Les récepteurs de module d'alarme de gaz de la série B14 d'ATI sont des modules électroniques compacts qui fournissent des fonctions locales d'alarme, d'affichage et de retransmission de signaux pour les systèmes de détection de gaz. Les modules sont conçus pour accepter des signaux d'entrée provenant d'émetteurs 4-20 mA à deux, trois ou quatre fils situés jusqu'à 10 000 pieds du récepteur. Ils conviennent parfaitement aux transmetteurs de gaz toxiques à deux fils de la série A12 ou B12 d'ATI, ou aux transmetteurs de gaz combustibles à trois fils du modèle A12-17 ou B12-17. Les récepteurs d'alarme B14 sont des modules montés sur rail DIN qui peuvent être fournis dans des boîtiers à une ou plusieurs unités. Les concentrations de gaz sont indiquées directement en PPM, PPB, pourcentage ou pourcentage LIE, la plage d'affichage pouvant être sélectionnée par l'utilisateur. Chaque module fournit des points de consigne d'avertissement, d'avertissement et d'alarme séparés avec des indicateurs de barre LED de chaque point d'alarme. Les voyants DEL clignotent lors de la condition d'alarme initiale et deviennent fixes lorsque l'alarme est indiquée. Les modules contiennent des relais d'alarme individuels pour chaque point de consigne d'alarme. Cependant, chaque relais peut être assigné à n'importe quel point de consigne pour permettre plusieurs fonctions d'alarme à un seul point d'alarme. Les relais sont configurables pour un fonctionnement standard ou à sécurité intégrée et pour un fonctionnement avec ou sans verrouillage. Une quatrième barre d'alarme à DEL et un relais sont fournis pour indiquer les conditions de défectuosité. L'alarme de panne et le relais s'activent en cas de perte du signal d'entrée ou si l'entrée 4-20 mA tombe en dessous d'une valeur spécifique.
