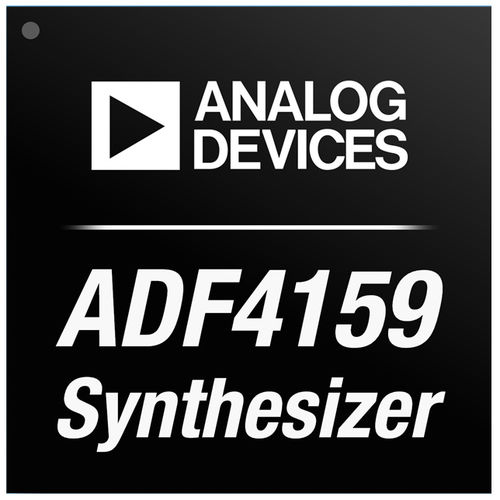

Synthétiseur PLL ADF4159

de fréquence

L'ADF4159 est un synthétiseur de fréquence fractionnaire N de 13 GHz avec modulation et capacité de génération de formes d'ondes rapides et lentes. Le composant utilise un module fixe de 25 bits, permettant une résolution de fréquence subhertz. L'ADF4159 se compose d'un détecteur de fréquence de phase (PFD) numérique à faible bruit, d'une pompe de charge de précision et d'un diviseur de référence programmable. L'interpolateur fractionnaire basé sur Σ-Δ permet une division fractionnaire-N programmable. Les registres INT et FRAC définissent un diviseur N global comme N = INT + (FRAC/225). L'ADF4159 peut être utilisé pour mettre en œuvre la modulation par déplacement de fréquence (FSK) et la modulation par déplacement de phase (PSK). Des modes de balayage de fréquence sont également disponibles pour générer diverses formes d'ondes dans le domaine fréquentiel, par exemple des formes d'ondes en dents de scie et triangulaires. Les balayages peuvent être exécutés automatiquement ou chaque étape peut être déclenchée manuellement par une impulsion externe. L'ADF4159 est doté d'un circuit de réduction du glissement de cycle, qui permet des temps de verrouillage plus rapides sans qu'il soit nécessaire de modifier le filtre de boucle. Le contrôle de tous les registres sur la puce se fait par une simple interface à 3 fils. L'ADF4159 fonctionne avec une alimentation analogique comprise entre 2,7 V et 3,45 V et une alimentation numérique comprise entre 1,62 V et 1,98 V. Le dispositif peut être mis hors tension lorsqu'il n'est pas utilisé. Applications Infrastructure de communication Équipement de test des communications Instrumentation Radars FMCW Largeur de bande RF jusqu'à 13 GHz Génération de rampes FMCW à haute et basse vitesse module fixe de 25 bits permettant une résolution de fréquence inférieure au hertz Fréquences PFD jusqu'à 110 MHz Bruit de phase normalisé de -224 dBc/Hz Fonctions FSK et PSK Génération de formes d'ondes en dents de scie, triangulaires et paraboliques Rampe superposée à la FSK Rampe avec 2 taux de balayage différents
