Circuit intégré amplificateur de tension AD8207

différentielhaute tensionPWM

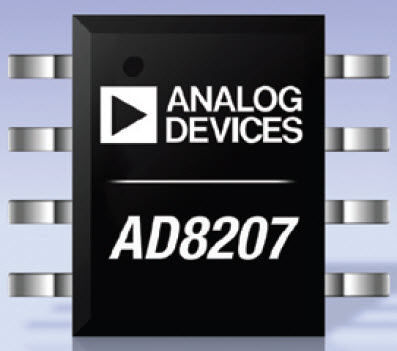

L'AD8207 est un amplificateur de différence à alimentation unique, idéal pour amplifier de petites tensions différentielles en présence d'une tension de mode commun importante. La plage de tension de mode commun d'entrée s'étend de -4 V à +65 V avec une alimentation de 5 V. L'AD8207 fonctionne avec une tension d'alimentation unique de 3.3 V à 5 V, et est idéalement adapté pour supporter de grandes tensions de mode commun PWM d'entrée, typiques dans les applications de commande de solénoïde et de moteur. L'AD8207 est disponible dans un boîtier SOIC à 8 pattes. L'excellente performance en courant continu en fonction de la température permet de réduire au minimum les erreurs dans la boucle de mesure. La dérive de l'offset est typiquement inférieure à 500 nV/°C, et la dérive du gain est typiquement inférieure à 10 ppm/°C. L'AD8207 est idéal pour les applications de détection de courant bidirectionnelles. Il comporte deux broches de référence, VREF1 et VREF2, qui permettent à l'utilisateur de décaler facilement la sortie du dispositif sur n'importe quelle tension dans la plage d'alimentation. Lorsque VREF1 est relié à la broche V+ et VREF2 à la broche GND, la sortie est réglée à la moitié de l'échelle. En reliant les deux broches à GND, la sortie est unipolaire et commence près de la masse. En reliant les deux broches à V+, la sortie est unipolaire à partir de V+. D'autres décalages de sortie sont obtenus en appliquant une tension externe de faible impédance aux broches VREF1 et VREF2. Applications Détection de courant côté haut dans Commande de moteur Contrôle des solénoïdes Contrôle de l'injection diesel Gestion du moteur Contrôle de la suspension Contrôle dynamique du véhicule Convertisseurs c.c. à c.c Idéal pour les applications de shunt de courant Filtres EMI inclus dérive maximale du décalage d'entrée de 1 μV/°C Plage de tension de mode commun élevée -25 V à +75 V de survie Gain = 20 V/V
