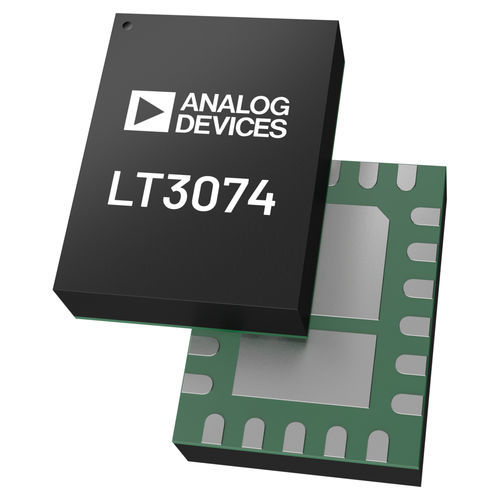

Puce analogique LT3074

d'interface

Le LT3074 est un régulateur linéaire à basse tension, à très faible bruit et à réponse transitoire ultra-rapide, doté d'une interface série PMBus. Le dispositif alimente jusqu'à 3A avec une tension de chute typique de 45mV. Un condensateur de dérivation de référence de 4,7μF réduit le bruit de la tension de sortie à 1,2μVRMS. La large bande passante et le PSRR élevé permettent l'utilisation de petits condensateurs céramiques, économisant la capacité en vrac et le coût. Le LT3074 est supporté par l'outil de développement logiciel LTPowerPlay avec une interface utilisateur graphique (GUI). Le LT3074 génère un courant de référence de précision de 100μA sur la broche SETRES du LT3074. Le placement d'une résistance entre cette broche SETRES et GND définit la tension de sortie. Le fonctionnement à gain unitaire du LT3074 permet d'obtenir un bruit de sortie, un PSRR, une bande passante et une régulation de charge pratiquement constants, indépendamment de la tension de sortie programmée. De plus, le LT3074 intègre une fonction unique de suivi (VIOC) pour contrôler le régulateur à découpage en amont afin de maintenir une tension constante dans le LT3074, et donc de minimiser la dissipation de puissance. Le contrôle PMBus permet de régler la limite du courant de sortie de 1A à 6,4A par pas discrets de 0,05A. La fonction de télémétrie du PMBus fournit des informations sur la tension et le courant de sortie, la tension d'entrée, la tension de polarisation et la température de la puce. Le LT3074 comporte une broche CLKDIS pour contrôler l'horloge interne. Tirer cette broche sur BIAS désactive les horloges internes pour mettre le LT3074 en "mode silencieux". Le LT3074 est disponible dans un boîtier compact LQFN à 22 fils (3mm × 4mm) (boîtier stratifié avec empreinte QFN). APPLICATIONS Alimentations RF : PLLs, VCOs, Mélangeurs, LNAs, PAs Convertisseurs de données haute vitesse/haute précision Instrumentation à faible bruit Post-régulateur pour alimentations à découpage
