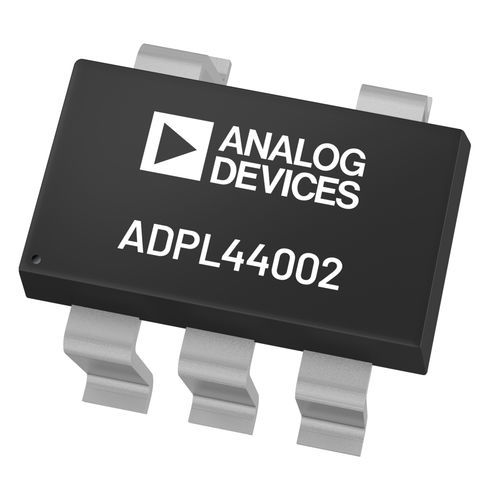

Puce à signal mixte ADPL44002

analogique

L'ADPL44002 est un régulateur linéaire CMOS à faible perte (LDO) qui fonctionne de 2.7V à 40V et fournit jusqu'à 200mA de courant de sortie. Ce LDO à haute tension d'entrée est idéal pour la régulation des circuits analogiques et à signaux mixtes de haute performance fonctionnant à partir de rails de 39V jusqu'à 1,2V. Utilisant une architecture propriétaire avancée, le dispositif offre une réjection élevée de l'alimentation, un faible bruit et atteint une excellente réponse transitoire de ligne et de charge avec un petit condensateur de sortie en céramique de 2,2μF. Le bruit de sortie du régulateur ADPL44002 est de 20μVRMS indépendamment de la tension de sortie pour les options fixes de 5V ou moins. L'ADPL44002 est disponible en quatre options de tension de sortie fixe. Les tensions suivantes sont disponibles en stock : 1,2V (réglable), 1,8V, 2,5V, 3,3V et 5,0V. Chaque tension de sortie fixe peut être ajustée au-dessus du point de consigne initial à l'aide d'un diviseur de rétroaction externe. Ceci permet à l'ADPL44002 de fournir une tension de sortie de 1.2V à VIN - VDO avec un PSRR élevé et un faible bruit. Le démarrage progressif programmable par l'utilisateur avec un condensateur externe est disponible dans le boîtier LFCSP. L'ADPL44002 est disponible en boîtier LFCSP 6 pattes, 2mm × 2mm, ce qui en fait non seulement une solution très compacte, mais aussi une excellente performance thermique pour les applications nécessitant jusqu'à 200mA de courant de sortie dans une petite empreinte à profil bas. L'ADPL44002 est également disponible en TSOT à 5 pattes. APPLICATIONS Applications sensibles à la régulation et au bruit Circuits ADC, DAC, amplificateurs de précision, puissance pour le contrôle VCO VTUNE Communications et infrastructure Médical et soins de santé Industrie et instrumentation Caractéristiques Faible bruit : 20μVRMS indépendamment de la tension de sortie fixe PSRR de 78dB à 10 kHz, VOUT ≤ 5V, VIN = 7V
