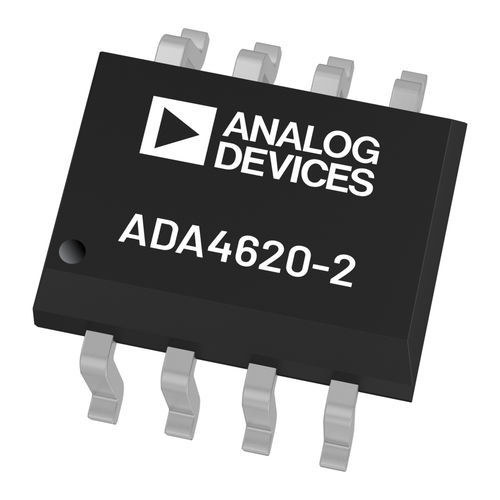

Circuit intégré amplificateur de transimpédance ADA4620-2

à deux voiesde précisionà faible bruit

Les ADA4620-1 et ADA4620-2 sont des amplificateurs opérationnels JFET de 36 V, de précision, à faible bruit et faible dérive d'offset. Ces composants offrent une combinaison de paramètres de haute précision, de vitesse et de plage de fonctionnement et de température étendues. L'ADA4620 est idéal pour la haute précision en courant continu et les performances en courant alternatif. Les spécifications rendent l'ADA4620 optimal comme amplificateur frontal dans un système d'acquisition de données (DAQ), ou pour un circuit TIA avec une impédance d'entrée élevée. Pour seulement 1,3 mA de courant d'alimentation par amplificateur, l'ADA4620 a un produit gain-bande passante de 16,5 MHz, une vitesse de balayage de 32 V/μs, 5,1 nV/√Hz de bruit à large bande, et 225 nV p-p de bruit de 0,1 Hz à 10 Hz. La plage de tension d'entrée inclut l'alimentation négative, et la sortie oscille rail à rail. L'ADA4620 est spécifié pour fonctionner sur une plage de température de -40°C à +125°C, et sur des alimentations doubles allant de ±2.25 V à ±18 V, ou sur une alimentation unique allant de +4.5 V à +36 V. L'ADA4620- 1 et l'ADA4620-2 sont disponibles dans un boîtier SOIC_N à 8 pattes. APPLICATIONS Amplificateurs de transimpédance Tests et mesures électroniques Instruments scientifiques et de terrain Test de semi-conducteurs Systèmes d'acquisition de données Capteurs à haute impédance Caractéristiques Faible tension de décalage : ±30 μV typ Faible dérive de la tension de décalage : ±0,32 μV/°C typ Faible courant de polarisation d'entrée : ±0,8 pA typ, ±5 pA max Densité de bruit de tension : 5,1 nV/√Hz à 1 kHz typ Produit de bande passante de gain : 16 MHz typ Vitesse de balayage élevée : 32V/μs typ Faible THD + N : -148 dB à 1 kHz typ Large gamme d'alimentation Deux alimentations : ±2,25 V à ±18 V Pas d'inversion de phase Stabilité du gain unitaire Plage étendue de mode commun d'entrée élevé (V+) - 4,4 V < VCM ≤ (V+)
