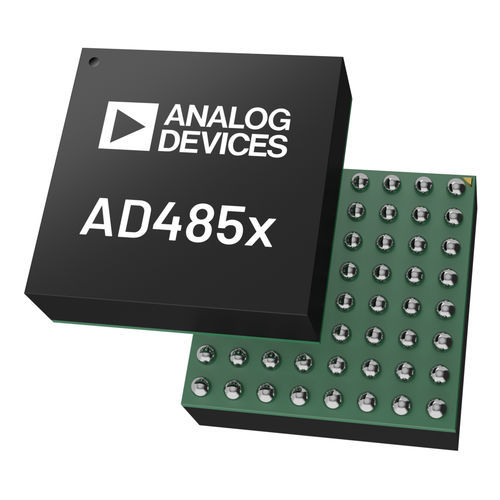

Système d'acquisition de données de tension AD4855

pour acquisition d'échantillonnage simultanéecompact

Le AD4855 est un système d'acquisition de données (DAS) entièrement tamponné, à échantillonnage simultané sur 8 canaux, 16 bits, 250 kSPS, avec des entrées différentielles à large gamme de mode commun. Son architecture fonctionnelle est illustrée à la figure 1. Fonctionnant à partir d'une alimentation basse tension de 5 V, d'alimentations tampon d'entrée flexibles, et utilisant la référence interne de précision à faible dérive et le tampon de référence, l'AD4855 permet à la plage SoftSpan de chaque canal d'être configurée indépendamment pour correspondre à l'oscillation du signal de l'application native, minimisant ainsi le conditionnement supplémentaire du signal externe. Pour maximiser davantage la gamme dynamique à conversion unique, l'AD4855 incorpore la technologie SHDR (Seamless High Dynamic Range). Lorsqu'elle est activée, le gain du chemin du signal d'entrée du canal est automatiquement optimisé sur une base échantillon par échantillon, minimisant le bruit du convertisseur sur chaque échantillon sans impact sur la linéarité. La bande passante de 11 MHz, les tampons analogiques d'entrée de type picoamp, la large plage de mode commun d'entrée et le rapport de réjection de mode commun (CMRR) de 120 dB de l'AD4855 permettent au DAS de numériser directement les signaux d'entrée avec des oscillations arbitraires sur INx+ et INx-. Sa flexibilité en matière de signaux d'entrée, associée à une non-linéarité intégrale (INL) de ±160 μV, à l'absence de codes manquants à 16 bits, à un rapport signal/bruit (SNR) de 94,6 dB et à une plage dynamique de 98,1 dB, font de l'AD4855 un choix idéal pour les applications nécessitant une exactitude, un débit et une précision élevés dans l'encombrement d'une solution compacte. Le suréchantillonnage 16 bits permet d'améliorer encore le SNR et la gamme dynamique. L'offset, le gain et l'ajustement de phase optionnels par canal permettent de calibrer et d'éliminer les erreurs au niveau du système en amont du DAS.
