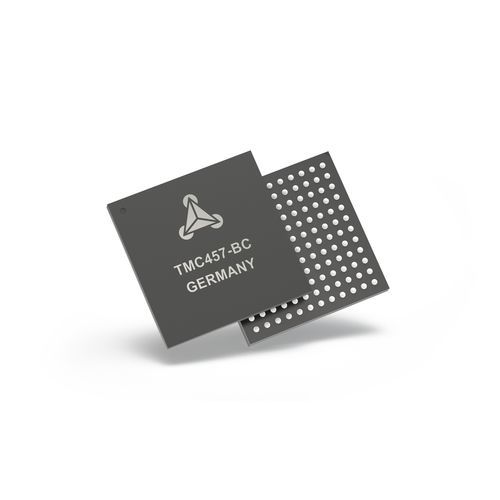

Module de contrôle de mouvement 1 axe TMC457

pas à pas

Le TMC457 est un servocontrôleur de moteur pas à pas et piézo avec des rampes en forme de S pour l'automatisation des laboratoires, l'impression 3D, les scanners et d'autres applications d'équipement automatisé. Le dispositif est utilisable comme générateur de rampes trapézoïdales. De plus, le TMC457 est alimenté par la technologie Trinamic ChopSync™ d'ADI. Le dispositif est conçu pour une tension de fonctionnement de 1,5V et 3,3V. Le TMC457 fournit un contrôleur SPI et une interface SPI, S/D driver. En outre, il dispose d'une interface de codeur incrémental a/b/n. Applications : Équipements médicaux et de laboratoire avec des mouvements à grande vitesse, par exemple pour la manipulation de liquides Systèmes de placement et de positionnement haut de gamme / Entraînements à haute fiabilité Positionnement sub-micrométrique (moteurs piézo) Stabilisation active avec codeur incrémental et régulateur PID rapide Caractéristiques Points forts : Rampes en S et linéaires Modification à la volée de tous les paramètres table de conversion à 12 bits et 8192 entrées pour les micropas Interface codeur incrémental avec mise à l'échelle Contrôleur PID easyPIDTM rapide et stable registres 32 bits - de mHz à MHz / de nanomètre à mètre Interface SPI avec le microcontrôleur Interrupteur de référence et interrupteur d'arrêt virtuel Sortie pas / direction Sortie d'impulsion de position Entrée échelonnable pas / direction Interface directe avec les pilotes de moteurs pas à pas de la famille TMC246/TMC249 avec StallGuard™ Points forts (suite) : ChopSync™ intégré pour la meilleure plage de vitesse du moteur avec le pilote TMC24x Contrôle analogique haute résolution du pilote de moteur via un double DAC externe de 12 bits Types de moteurs : Moteurs pas à pas biphasés Moteurs Piezo (prise en charge du séquenceur direct pour le moteur PiezoLEGS® de PiezoMotor) Tout type de moteur via l'interface STEP/DIR
