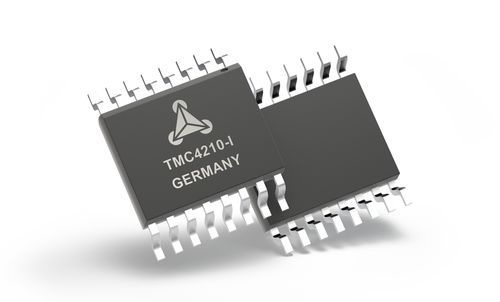

Module de contrôle de mouvement mono-axe TMC4210

pas à paspour antenne

Le TMC4210-I est un contrôleur de mouvement dédié à un seul axe pour l'automatisation des laboratoires, l'impression 3D, les scanners et autres applications d'équipement automatisé. Il est utilisable comme générateur de rampe trapézoïdale. Le dispositif est conçu pour une tension de fonctionnement de 3,3V à 5V. Le TMC4210-I fournit un contrôleur SPI et une interface S/D driver. APPLICATIONS CCTV, sécurité Positionnement d'antenne Contrôleur d'héliostat Applications alimentées par batterie Bureautique Distributeurs automatiques de billets, caisses enregistreuses, points de vente Automatisation des laboratoires Manipulation de liquides Médical Imprimante et scanner Pompes et vannes Caractéristiques contrôleur de moteur pas à pas 1 axe 3.fonctionnement à 3 ou 5 V avec des entrées/sorties compatibles CMOS / TTL Interface série 4 fils pour µC avec protocole facile à utiliser Interface pas-à-pas/direction vers le pilote Fréquence d'horloge : jusqu'à 32 MHz (peut utiliser l'horloge du CPU) Compteurs de position internes de 24 bits Fréquence de micropas jusqu'à 1 MHze Option de lecture pour tous les paramètres de mouvement Générateur de rampes pour le positionnement autonome / le contrôle de la vitesse Modification à la volée des paramètres de mouvement cibles Fonctionnement à faible consommation d'énergie : 1.25 mA à 4 MHz (typ.) Taille compacte : boîtier SSOP ultra-compact à 16 broches Contrôle directement les pilotes TMC2208, TMC2209, TMC2226, TMC2590, TMC2660, TMC26x, TMC2100, TMC2300 et autres pilotes Step/Dir
