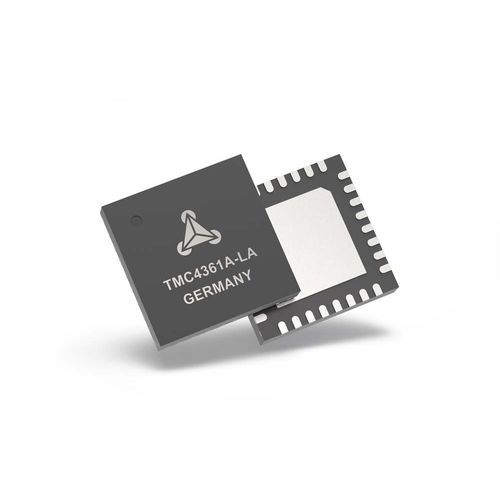

Module de contrôle de mouvement à 3 axes TMC4361

pas à pasen boucle fermée

Le TMC4361 est un servocontrôleur de moteur pas à pas avec des rampes en forme de S pour l'automatisation des laboratoires, l'impression 3D, les scanners et d'autres applications d'équipement automatisé. Le dispositif est utilisable en tant que générateur de rampes trapézoïdales et SixPoint™ avancé. De plus, le TMC4361 est alimenté par la technologie Trinamic DcStep™ d'ADI, le contrôle en boucle fermée et la technologie ChopSync™. Le dispositif est conçu pour une tension de fonctionnement de 3,3V ou 5V. Le TMC4361 fournit un contrôleur SPI et une interface SPI, S/D driver. En outre, il dispose d'une interface de codeur incrémental a/b/n, SPI et SSI. APPLICATIONS : Textile, machines à coudre CCTV, sécurité Imprimantes, scanners Distributeurs automatiques de billets, recycleurs de billets Bureautique POS Automatisation de l'usine Automatisation de laboratoire Pompes et vannes Contrôleurs Heliostat Machines CNC Robotique Caractéristiques Interfaces SPI pour µC avec protocole facile à utiliser Interfaces SPI pour moteurs pas à pas SPI Interface codeur pour codeurs incrémentaux ou série Fonctionnement en boucle fermée pour les pilotes Step et SPI Support ChopSync™ et DcStep™ intégré Sortie PWM contrôlée Générateur de rampe interne générant des rampes en forme de S ou des rampes SixPoint™ permettant des changements à la volée Gestion du commutateur de référence Interrupteurs d'arrêt matériels et virtuels Prise en charge étendue des pilotes de moteurs pas à pas TMC
