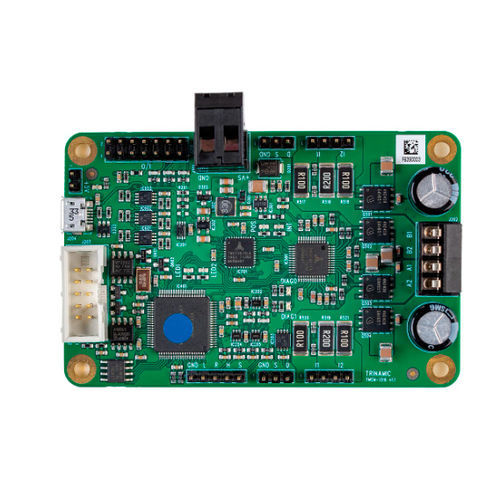

Contrôleur moteur pas à pas TMCM-1316

2 phasesen boucle ferméeà un axe

Le TMCM-1316 est une carte contrôleur/détecteur de moteur à axe unique pour les moteurs pas à pas bipolaires à 2 phases, y compris les opérations en boucle fermée avec encodeur externe. Elle intègre la chaîne de contrôleurs/pilotes ADI TRINAMIC composée de TMC4361 et TMC5160 en combinaison avec un processeur ARM Cortex-M4™ (MK20DX128VLK7). Le module est destiné à être une plateforme de développement entièrement fonctionnelle. Tout ce dont vous avez besoin pour démarrer est une alimentation électrique et le logiciel gratuit et facile à utiliser TMCL-IDE d'ADI Trinamic. Cette interface utilisateur graphique permet une configuration rapide et prend en charge l'utilisation de commandes en mode direct, surveille le comportement en temps réel visualisé dans des graphiques, et enregistre et stocke les données. APPLICATIONS Automatisation de laboratoire Fabrication Robotique Automatisation des usines Test et mesure Évaluation de la technologie Premières expériences avec les moteurs pas à pas Application de loisir Caractéristiques Contrôleur/pilote à axe unique pour moteur pas à pas bipolaire à 2 phases Rampes en S + rampes SixPoint™ + rampes linéaires Fonctionnement en boucle fermée avec codeur externe Jusqu'à 5,7A RMS de courant moteur Interface RS485 et USB Entrées et sorties polyvalentes
