Processeur ARM ADSD3500

de signal

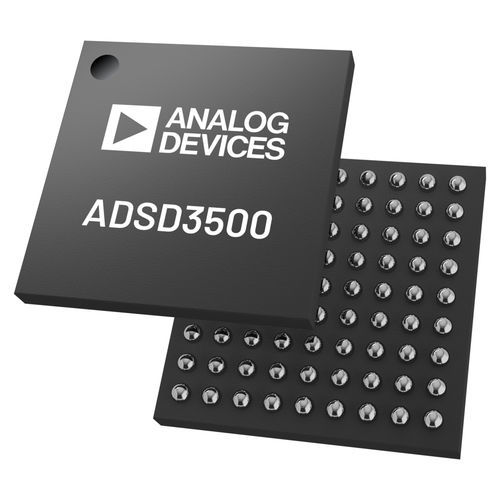

L'ADSD3500 est un processeur de signal d'image de profondeur à temps de vol (ToF) pour les produits ToF d'Analog Devices tels que l'ADTF3175 et l'ADSD3030. L'ISP de profondeur traite les trames de phase brutes de l'imageur ToF, générant la profondeur radiale finale, la luminosité active (AB) et les trames de confiance. L'ADSD3500 prend en charge le calcul complet de la profondeur, de la luminosité active et des données de confiance pour une résolution de 640x480, et le calcul partiel de la profondeur (déroulement de la phase préalable) pour une résolution de 1024x1024. Le flux de données et de traitement est contrôlé par l'ARM® Cortex®-M33 intégré. Le calcul est effectué à l'aide d'un matériel et d'une mémoire dédiés, ce qui permet d'obtenir une solution ISP de profondeur ToF à faible consommation. L'ADSD3500 contrôle également le démarrage du module du capteur d'image, le chargement des données d'étalonnage et le déclenchement des images. Les ports de réception (Rx) et d'émission (Tx) des données d'image utilisent les interfaces standard MIPI (Mobile Industry Processor Interface) Camera Serial Link 2 (CSI-2). La programmation et le fonctionnement du processeur sont contrôlés par des interfaces série QSPI, I2C et I3C à 4 fils. L'ADSD3500 est disponible dans un boîtier WLCSP de 3,47 mm x 3,47 mm, et est spécifié pour une plage de température de fonctionnement de -25 °C à +85 °C. APPLICATIONS Systèmes de réalité augmentée (AR) Robotique Automatisation des bâtiments Systèmes de vision industrielle Caractéristiques Processeur de profondeur pour les imageurs à temps de vol d'Analog Devices Traitement complet de la profondeur à une résolution de 640x480, jusqu'à 90 FPS Traitement partiel de la profondeur à une résolution de 1024x1024, jusqu'à 30 FPS SRAM intégrée pour la mise en mémoire tampon et la manipulation des images Processeur Arm Cortex-M33 pour le contrôle du flux de données interface de réception MIPI CSI-2 à 4 voies, 2,5 Gbps par voie interface d'émission MIPI CSI-2 à 2 voies, 2,5 Gbps par voie
