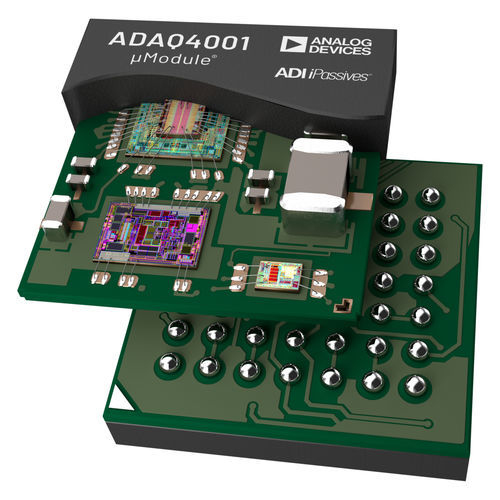

Carte d'acquisition de données analogique ADAQ4001

numérique16 bits

L'ADAQ4001 est un μModule® d'acquisition de données de précision (DAQ), une solution de chaîne de signaux qui réduit le cycle de développement d'un système de mesure de précision en transférant le défi de la conception de la chaîne de signaux, à savoir la sélection, l'optimisation et l'agencement des composants, du concepteur à l'appareil. Grâce à la technologie SIP (System-in-Package), l'ADAQ4001 réduit le nombre de composants du système final en combinant plusieurs blocs communs de traitement et de conditionnement du signal dans un seul appareil. Ces blocs comprennent un convertisseur analogique-numérique (ADC) haute résolution de 16 bits, 2 MSPS, un amplificateur de pilotage ADC entièrement différentiel à faible bruit (FDA), et un tampon de référence stable. Utilisant la technologie iPassives® d'Analog Devices, Inc, l'ADAQ4001 incorpore également des composants passifs cruciaux avec des caractéristiques d'adaptation et de dérive supérieures afin de minimiser les sources d'erreur dépendantes de la température et d'offrir des performances optimisées (voir Figure 1 dans la fiche technique). L'intégration de cette solution de chaîne de signaux dans un petit CSP_BGA à 49 billes de 7 mm × 7 mm et au pas de 0,80 mm permet des conceptions compactes sans sacrifier les performances et simplifie la gestion de la nomenclature du système final. Ce niveau d'intégration du système rend l'ADAQ4001 beaucoup moins sensible à l'agencement du circuit imprimé (PCB) tout en offrant la flexibilité nécessaire pour s'adapter à une large gamme de niveaux de signaux. L'interface utilisateur série, compatible avec l'interface périphérique série (SPI), est compatible avec une logique de 1,8 V, 2,5 V, 3 V ou 5 V, en utilisant une alimentation VIO séparée. Le fonctionnement spécifié de l'ADAQ4001 est de -40°C à +125°C. APPLICATIONS Equipement de test automatique Automatisation des machines Contrôles de processus Instrumentation médicale
