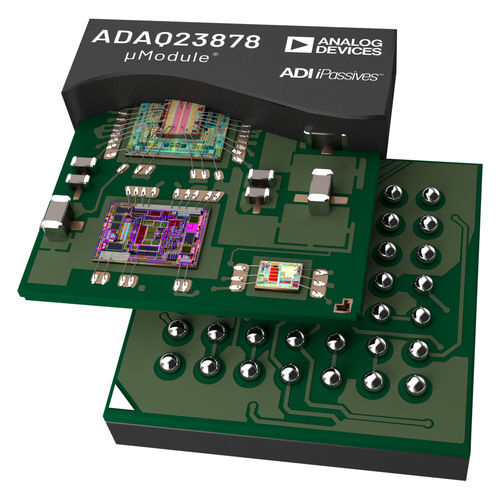

Carte d'acquisition de données analogique ADAQ23878

L'ADAQ23878 est une solution d'acquisition de données de précision, haute vitesse, μModule® qui réduit le cycle de développement d'un système de mesure de précision en transférant la charge de conception de la sélection des composants, de l'optimisation et de la mise en page du concepteur à l'appareil. Grâce à la technologie SIP (System-in-Package), l'ADAQ23878 réduit le nombre de composants du système final en combinant plusieurs blocs communs de traitement et de conditionnement des signaux dans un seul appareil, notamment un pilote ADC (FDA) entièrement différentiel et à faible bruit, un tampon de référence stable et un ADC à haute vitesse, 18 bits, 15 MSPS à registres d'approximation successifs (SAR). L'ADAQ23878 intègre également des composants passifs critiques avec des caractéristiques d'adaptation et de dérive supérieures grâce à la technologie iPassive® d'Analog Devices, Inc. afin de minimiser les sources d'erreur dépendantes de la température et d'offrir des performances optimisées. Le réglage rapide de l'étage de pilotage de l'ADC et l'absence de latence de l'ADC SAR constituent une solution unique pour les architectures de chaînes de signaux multiplexées à grand nombre de canaux et les applications de boucles de contrôle. Le boîtier BGA de 9 mm × 9 mm à faible encombrement permet de réaliser des instruments plus petits sans sacrifier les performances. L'intégration du système résout de nombreux défis de conception, tout en offrant la flexibilité d'une boucle de rétroaction configurable pour le pilote ADC afin de permettre des ajustements de gain ou d'atténuation, ainsi qu'une entrée entièrement différentielle ou mono-alternance vers différentielle. Une alimentation unique de 5 V est possible tout en obtenant des performances optimales de l'appareil.
