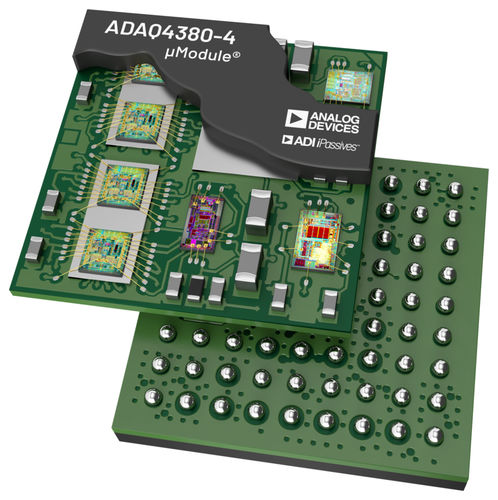

Carte d'acquisition de données 4 canaux ADAQ4380-4

analogique16 bits

L'ADAQ4380-4 est une solution de μModule de chaîne de signaux d'acquisition de données (DAQ) de précision à quatre canaux qui réduit le cycle de développement d'un système de mesure de précision en transférant les défis de conception de la chaîne de signaux que sont la sélection des composants, l'optimisation et l'agencement du concepteur vers l'appareil. Grâce à la technologie SIP (system-in-package), l'ADAQ4380-4 réduit le nombre de composants du système final en combinant plusieurs blocs communs de traitement et de conditionnement des signaux dans un seul appareil. Ces blocs comprennent un CAN SAR à quatre canaux, haute résolution, 16 bits, 4 MSPS à échantillonnage simultané, un amplificateur de pilotage CAN entièrement différentiel à faible bruit, une référence de tension de précision de 3,3 V, des amplificateurs tampons à faible bruit et un régulateur linéaire à faible perte. L'ADAQ4380-4 dispose d'un bloc de suréchantillonnage intégré pour améliorer la plage dynamique et réduire le bruit à des bandes passantes plus faibles. Le suréchantillonnage peut augmenter la résolution jusqu'à deux bits. Il offre la flexibilité d'une boucle de rétroaction du pilote ADC configurable pour permettre quatre ajustements de gain et d'atténuation, et accepter une configuration d'entrée entièrement différentielle ou de simple à différentielle. Utilisant la technologie iPassives® d'Analog Devices, Inc., l'ADAQ4380-4 incorpore des composants passifs critiques avec des caractéristiques d'adaptation et de dérive supérieures afin de minimiser les sources d'erreur dépendantes de la température et d'offrir une performance optimisée de la chaîne de signaux. Logé dans un petit boîtier CSP_BGA à 81 billes de 8 mm × 8 mm × 0,8 mm de pas, l'ADAQ4380-4 permet une conception compacte sans sacrifier les performances et simplifie la gestion de la nomenclature du système final.
