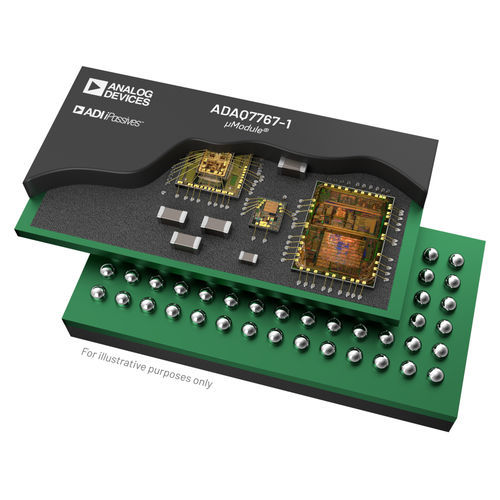

Carte d'acquisition de données ADAQ7767-1

L'ADAQ7767-1 est un système d'acquisition de données (DAQ) de précision 24 bits μModule® qui encapsule les blocs de conditionnement, de conversion et de traitement des signaux dans une conception de système en boîtier (SiP) qui permet le développement rapide de systèmes DAQ de précision très compacts et très performants. L'ADAQ7767-1 se compose de : Un filtre anti-repliement (AAF) de quatrième ordre, à faible bruit et à phase linéaire Un pilote ADC à faible bruit, à faible distorsion, à large bande passante et à gain sélectionnable, ainsi qu'un tampon d'amplification de la linéarité (en option) Un CAN sigma delta 24 bits haute performance à largeur de bande moyenne avec filtre numérique programmable Un régulateur linéaire à faible bruit et à faible perte de charge Tampons de référence Composants passifs critiques requis pour la chaîne du signal L'ADAQ7767-1 supporte une grande variété de types d'entrées, qui incluent des signaux unipolaires et bipolaires, pseudo-différentiels et différentiels, avec une plage différentielle maximale de ±28V et une plage de tension de mode commun de -16V à +12V en utilisant IN3. Grâce à la précision de la technologie iPASSIVES™ d'Analog Devices, l'ADAQ7767-1 fonctionne avec un excellent rapport de réjection de mode commun (CMRR). Les trois paires de réglages de gain sélectionnables par broche offrent une plage dynamique supplémentaire du système et une performance améliorée du bruit de la chaîne de signaux avec des signaux d'entrée de plus faible amplitude. Dans les applications nécessitant une impédance d'entrée élevée, l'ADAQ7767-1 permet au client de choisir son amplificateur d'entrée préféré. Un filtre analogique passe-bas de 4ème ordre combiné au filtre numérique programmable par l'utilisateur garantit que la chaîne de signaux est entièrement protégée contre les bruits de haute fréquence et les tonalités hors bande présentés au nœud d'entrée et contre le repliement dans la bande d'intérêt.
