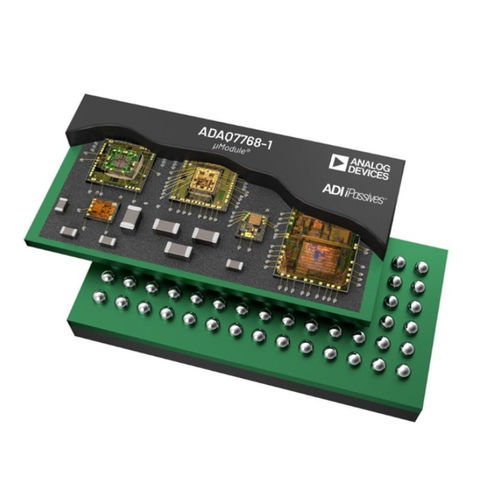

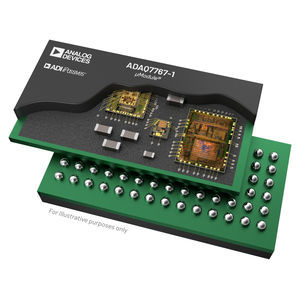

Carte d'acquisition de données analogique ADAQ7768-1

L'ADAQ7768-1 est un système d'acquisition de données (DAQ) de précision 24 bits μModule® qui encapsule les blocs de conditionnement, de conversion et de traitement des signaux dans une conception système-en-paquet (SiP) pour le développement rapide de systèmes DAQ de précision très compacts et à hautes performances. L'ADAQ7768-1 se compose de : Un amplificateur d'instrumentation à gain programmable (PGIA) à faible bruit, à faible courant de polarisation et à large bande passante, également capable d'amplifier et d'atténuer le signal tout en maintenant une impédance d'entrée élevée. Un filtre anti-repliement de phase linéaire, à faible bruit, du quatrième ordre. Un pilote ADC à faible bruit, à faible distorsion et à large bande passante, ainsi qu'un tampon d'amplification de la linéarité en option. Un CAN 24 bits Σ-Δ haute performance à largeur de bande moyenne avec filtre numérique programmable. Un régulateur linéaire à faible bruit et à faible perte. Tampons de référence. Composants passifs critiques requis pour la chaîne du signal. L'ADAQ7768-1 supporte un signal d'entrée entièrement différentiel avec une plage maximale de ±12,6 V. Il a une plage de tension de mode commun d'entrée de ±12 V avec un excellent rapport de réjection en mode commun (CMRR). Le signal d'entrée est entièrement tamponné avec un courant de polarisation d'entrée très faible de 2 pA typique. Ceci permet une adaptation facile de l'impédance d'entrée et permet à l'ADAQ7768-1 de s'interfacer directement avec des capteurs ayant une impédance de sortie élevée. Les sept réglages de gain configurables par broche offrent une plage dynamique supplémentaire au système et améliorent les performances de bruit de la chaîne de signaux avec des signaux d'entrée de faible amplitude. Un filtre analogique passe-bas de quatrième ordre combiné au filtre numérique programmable par l'utilisateur garantit que la chaîne de signaux est entièrement protégée contre le bruit à haute fréquence et les tonalités hors bande présentées au nœud d'entrée et contre le repliement dans la bande d'intérêt.
