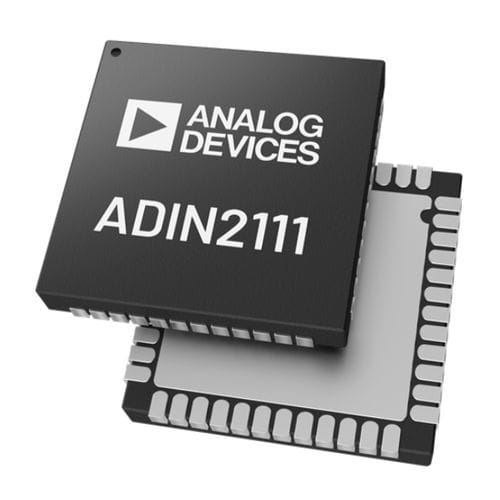

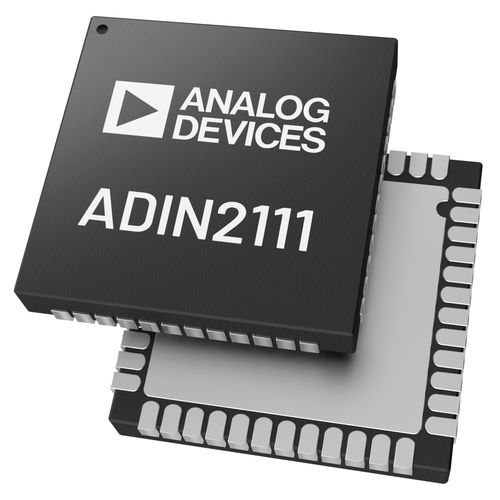

Commutateur Ethernet non administrable ADIN2111

2 portsintégréEthernet à paire unique

L'ADIN2111 est un émetteur-récepteur 10BASE-T1L à 2 ports et à faible consommation, conçu pour les applications Ethernet industrielles, et conforme à la norme Ethernet IEEE® 802.3cg-2019™ pour l'Ethernet monopaire (SPE) à longue portée et à 10 Mbps. Doté d'un contrôle d'accès au média (MAC) intégré et d'un commutateur, l'ADIN2111 permet une connectivité directe avec une variété de contrôleurs via une interface périphérique série (SPI). Le commutateur (cut through ou store and forward) supporte diverses configurations de routage entre les deux ports Ethernet et le port hôte SPI, fournissant une solution flexible pour les topologies de réseau en ligne, en guirlande ou en anneau. L'ADIN2111 peut être utilisé dans des configurations non gérées où l'appareil achemine automatiquement le trafic entre les deux ports Ethernet. L'appareil intègre le commutateur, deux noyaux de couche physique Ethernet (PHY) avec une interface MAC et tous les circuits analogiques associés, ainsi qu'un tampon d'horloge d'entrée et de sortie. Le dispositif comprend également des files d'attente internes, les registres SPI et de sous-système, ainsi que la logique de contrôle pour gérer la réinitialisation, le contrôle de l'horloge et la configuration des broches matérielles. L'ADIN2111 dispose d'un circuit intégré de surveillance de l'alimentation en tension et d'un circuit de réinitialisation à la mise sous tension (POR) afin d'améliorer la robustesse du système. Le SPI 4 fils pour la communication avec l'hôte peut être configuré en OPEN Alliance SPI ou en SPI générique. Les deux modes supportent la protection optionnelle des données ou le contrôle de redondance cyclique (CRC). APPLICATIONS Automatisation des bâtiments et sécurité incendie Automatisation des usines Maintenance conditionnelle et connectivité des machines
