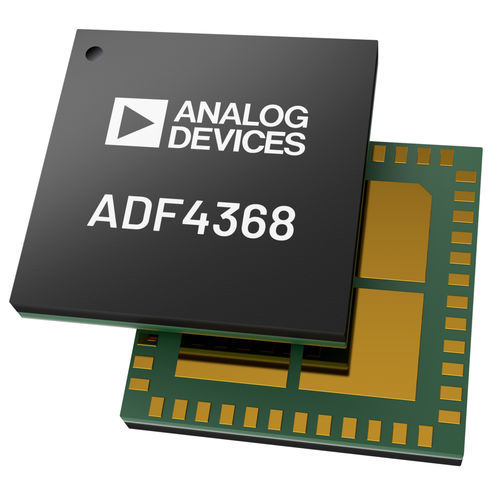

Synthétiseur micro-ondes ADF4368

PLLde fréquence

L'ADF4368 est une boucle à verrouillage de phase (PLL) à N entier et à N fractionnaire, de haute performance et à gigue ultra-faible, avec VCO intégré, idéalement adaptée aux applications de conversion de fréquence. La PLL haute performance a un facteur de mérite de -239 dBc/Hz, un bruit 1/f très faible de -287 dBc/Hz normalisé et une fréquence PFD élevée qui permet d'obtenir un bruit dans la bande et une gigue intégrée ultra-faibles. L'ADF4368 peut générer n'importe quelle fréquence de 800 MHz à 12,8 GHz sans doubleur interne, ce qui élimine le besoin de filtres sous-harmoniques. Le modulateur Σ-Δ comprend un module fixe de 25 bits qui permet une résolution de fréquence en hertz et un module variable supplémentaire de 17 bits, qui permet une résolution encore plus fine et une plus grande flexibilité pour la planification de la fréquence. La puissance de sortie de 9 dBm à 12,8 GHz en configuration asymétrique avec une fonction d'ajustement de la puissance à 16 niveaux le rend très utile pour toutes les applications. Pour les applications de conversion de fréquences multiples, telles que les radars à réseau de phase ou les systèmes MIMO massifs, les sorties de plusieurs ADF4368 peuvent être alignées en utilisant l'entrée SYNC ou EZSync™. La méthode EZSync est utilisée lorsqu'il est difficile de distribuer précisément le signal SYNC à tous les appareils. Pour les applications qui nécessitent un retard déterministe ou une capacité d'ajustement du retard, une référence programmable au retard de sortie avec une résolution <1 ps est fournie. Le délai entre la référence et la sortie est garanti pour plusieurs dispositifs et températures, ce qui permet un alignement multi-puces prévisible et précis. La simplicité du schéma fonctionnel de l'ADF4368 facilite le temps de développement grâce à une carte de registres SPI simplifiée, une entrée SYNC externe et un alignement de phase multipuce répétable en mode entier et en mode fractionnaire.
