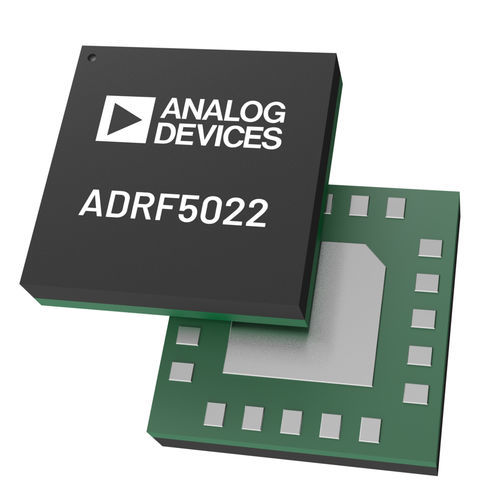

Circuit intégré modem de communication ADRF5022

RFradarde radiocommunication

L'ADRF5022 est un interrupteur non réfléchissant, unipolaire et bipolaire (SPDT) fabriqué dans le processus de silicium. L'ADRF5022 fonctionne de 100 MHz à 45 GHz avec une perte d'insertion typique de 2,3 dB et une isolation de 43 dB. Le dispositif a une capacité de gestion de la puissance d'entrée RF de 30 dBm pour le chemin traversant, 24 dBm pour le chemin terminé, et 30 dBm pour la commutation à chaud au port commun RF. L'ADRF5022 nécessite une alimentation positive de +3.3 V et une alimentation négative de -3.3 V. Le dispositif utilise des commandes compatibles CMOS (complementary metal-oxide semiconductor) et LVTTL (low-voltage transistor to transistor logic). L'ADRF5022 peut également fonctionner avec une seule tension d'alimentation positive (VDD) appliquée tandis que la tension d'alimentation négative (VSS) est connectée à la terre. Dans cette condition de fonctionnement, la performance des petits signaux est maintenue tandis que les caractéristiques de commutation, la linéarité et la performance de gestion de la puissance sont réduites. Pour plus de détails, voir le tableau 2 de la fiche technique. L'ADRF5022 est compatible au niveau des broches avec l'ADRF5023, version à coupure basse fréquence, qui fonctionne de 9 kHz à 45 GHz. L'ADRF5022 est présenté dans un boîtier LGA (land grid array) à 20 bornes, 3,0 mm × 3,0 mm, conforme à la directive RoHS, et peut fonctionner de -40°C à +105°C. APPLICATIONS Test et instrumentation Infrastructure cellulaire : ondes millimétriques 5G Scanners industriels Caractéristiques Gamme de fréquences à bande ultra-large : 100 MHz à 45 GHz Conception non réfléchissante Faible perte d'insertion 1.2 dB typiques à 18 GHz 1.9 dB typique à 40 GHz 2.3 dB typique à 45 GHz Isolation élevée : 43 dB typique à 45 GHz Linéarité d'entrée élevée 0.compression de puissance de 1 dB (P0.1dB) : 31 dBm Interception de troisième ordre (IP3) : 55 dBm Tenue en puissance élevée à TCASE = 85°C
