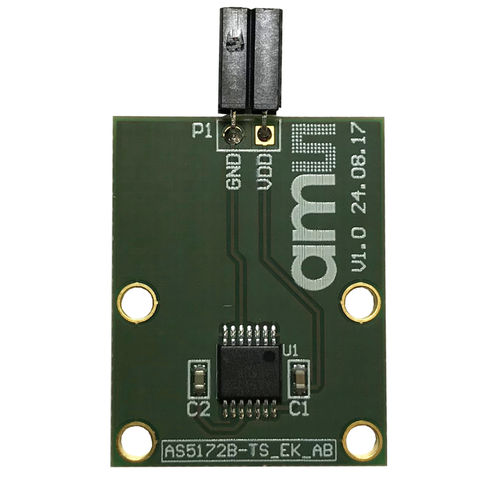

Capteur de position angulaire AS5172 series

sans liaison mécaniquemagnétiqueanalogique

Capteur de position angulaire magnétique haute résolution sur l'axe avec sortie PSI5 Caractéristiques résolution de 12 bits avec un arc de 90° minimum Faible bruit de sortie, faible INL inhérent Immunité aux champs magnétiques parasites Sécurité fonctionnelle, diagnostics Qualifié AEC-Q100 Grade 0 (AS5172B) Qualifié AEC-Q100 Grade 1 (AS5172A) Réduction du coût du système - aucun circuit imprimé ni composant supplémentaire n'est nécessaire Avantages Résolution de petites excursions angulaires avec une grande précision Mesure précise de l'angle Durabilité accrue et coûts de système réduits (pas de blindage nécessaire) Faciliter les applications critiques en matière de sécurité Convient aux applications automobiles Paquet SIP (System-in-Package) Paramètres du produit Résolution [bit] : 14 ou 12 Interfaces : PSI5 Sortie : UART sur PSI5 Vitesse max. Vitesse [tr/min] Protection contre les surtensions : Oui Redondance Tension d'alimentation [V] : 4.0 à 12,0 Plage de température [°C]AS5172A : -40 à +125 / AS5172B : -40 à +150 Boîtier : AS5172A : SiP (system in package) / AS5172B : TSSOP Qualifié pour l'automobile : Oui Description générale Le AS5172 est un capteur de position magnétique avec une sortie PSI5 12 bits haute résolution conforme à la spécification PSI5 version 1.3 et 2.1. Basé sur la technologie des capteurs à effet Hall, ce dispositif mesure la composante orthogonale de la densité du flux (Bz) sur une rotation complète et compense les champs magnétiques parasites externes grâce à une architecture robuste basée sur un réseau de capteurs de 14 bits et un frontal analogique (AFE). Une sous-gamme peut être programmée pour obtenir la meilleure résolution pour l'application. Pour mesurer l'angle, il suffit d'un simple aimant bipolaire tournant au centre du boîtier. L'aimant peut être placé au-dessus ou au-dessous de l'appareil.
