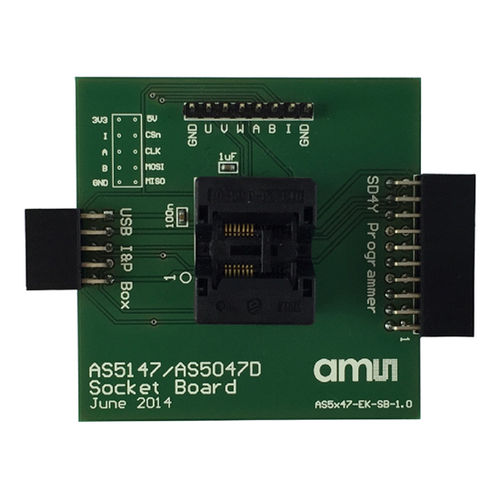

Capteur de position rotatif AS5047U series

sans contactmagnétiqueoptique

capteur de position rotatif magnétique 14 bits sur l'axe avec comptage d'impulsions incrémentales binaires jusqu'à 14 bits Caractéristiques DAEC ™ Compensation dynamique des erreurs d'angle DFS ™ Système de filtrage dynamique Immunité aux champs magnétiques parasites Interfaces de sortie indépendantes : SPI, ABI, UVW, PWM Avantages Facile à utiliser - économie de coûts sur le DSP Durabilité accrue et coûts de système réduits (pas de blindage nécessaire) Choix polyvalent de l'interface Paramètres du produit Résolution [bit] : 14 Interfaces Sortie : SPI, ABI, UVW, PWM Vitesse max. Vitesse [tr/min] : 28000 Protection contre les surtensions Redondante Boîtier : TSSOP-14 Qualifié pour l'automobile : Non Description générale L'AS5047U est un capteur de position rotatif haute résolution pour la mesure rapide d'angles absolus sur une plage complète de 360 degrés. Ce nouveau capteur de position est équipé d'une compensation d'erreur d'angle dynamique intégrée révolutionnaire (DAEC™) avec une latence presque nulle à une vitesse de rotation plus élevée. Pour une qualité de signal accrue à une vitesse de rotation plus faible, le système de filtre dynamique (DFS ™) réduit le bruit de transition. La conception robuste du dispositif supprime l'influence de tout champ magnétique parasite externe homogène champ magnétique parasite externe homogène. Une interface série SPI standard à 4 fils Standard SPI à 4 fils avec protection CRC permet à un microcontrôleur de lire les données de position angulaire absolue de 14 bits de l'AS5047U et de les transmettre à un microcontrôleur hôte de l'AS5047U et de programmer les paramètres non volatiles sans programmateur sans programmateur dédié. Les mouvements incrémentaux sont indiqués sur un ensemble de signaux ABI avec une résolution maximale de 16989 pas / 4096 impulsions par révolution.
