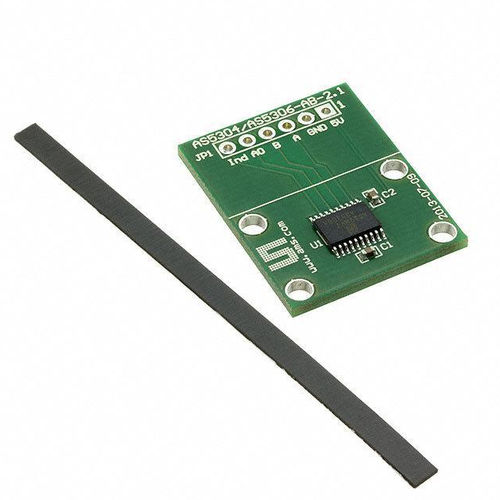

Capteur de position linéaire AS5306 series

sans liaison mécaniquemagnétiqueoptique

capteur de position incrémental linéaire à 160 pas avec sortie ABI Caractéristiques Détection de mouvement et de position sans contact Mesure à grande vitesse Pas de programmateur nécessaire Immunisé contre les champs magnétiques parasites externes Avantages Fiabilité et durabilité maximales dans les environnements difficiles Contrôle des mouvements à grande vitesse Facilité d'utilisation Coût des matériaux réduit (pas de blindage magnétique nécessaire) Paramètres du produit Résolution : 160 pas Longueur min. Longueur de la paire de pôles [mm] : 2,4 Interfaces Sortie : ABI Vitesse max. Vitesse [m/s] : 12 Boîtier : TSSOP-20 Qualifié pour l'automobile Remarque : Pour le linéaire : Utiliser une bande magnétique. Pour le hors axe : Utiliser un aimant en anneau Description générale Le AS5306 est un capteur de position incrémental pour les applications linéaires et rotatives hors axe, basé sur la technologie des capteurs magnétiques sans contact. Pour mesurer la position et le mouvement, il faut utiliser une bande ou un anneau magnétique multipolaire. Il y a 160 impulsions par paire de pôles de 2,4 mm sur l'interface de sortie en quadrature standardisée avec une impulsion d'index (= interface ABI) avec une vitesse maximale de 15 m/s. Avec deux décennies de savoir-faire en matière de systèmes de capteurs magnétiques, nous disposons d'une vaste expérience dans le choix des aimants les mieux adaptés. Les experts d'ams recommandent les fournisseurs d'aimants suivants. Ce produit convient aux applications suivantes : Contrôle de la vitesse du moteur et du mouvement pour les applications hors axe Remplacement des systèmes de capteurs optiques linéaires et rotatifs Contrôle des tables XYZ Machines CNC
