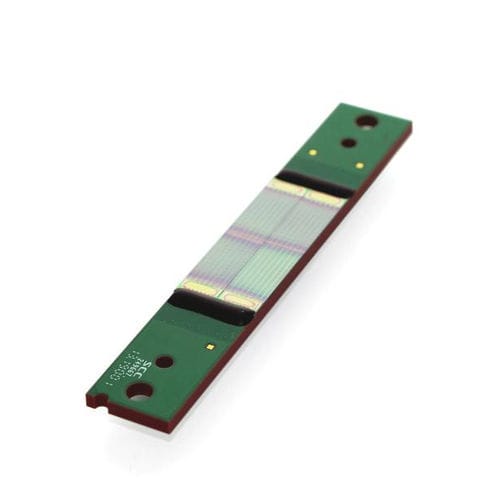

Capteur d'image CMOS AS5950 series

infrarougehaute sensibilitémultivoies

capteur CT 16 tranches Caractéristiques Photodiode haute sensibilité et ADC dans un seul capteur intégré Mode d'étalonnage pour l'étalonnage externe de la linéarité Plage de pleine échelle, résolution, temps d'intégration et zone active du capteur réglables Le réseau adaptatif permet de sélectionner une dimension totale de capteur de 16 mm ou 32 mm Personnalisation des dimensions des pixels sur demande Avantages Bruit d'entrée ultra-faible jusqu'à 0,20 fC typiquement Temps d'intégration rapide jusqu'à 200 µs Faible dissipation de puissance jusqu'à 0,65 mW par canal Linéarité élevée de l'ADC de ±300 ppm de lecture et linéarité totale de ±600 ppm incluant la photodiode Résolution jusqu'à 25 bits Paramètres du produit Application : Scanner médical, industriel et de sécurité Fonction principale : capteur de tomodensitométrie à 16 coupes Canaux : 64 canaux Résolution [bit] : 25 Bruit d'entrée [fC] : 0.20 Consommation d'énergie [mW par canal] : 20 Consommation d'énergie [mW par canal] : 0.65 Temps d'intégration min. Temps d'intégration [µs] : 200 Boîtier : Matrice sur feuille d'aluminium Description générale L'AS5950 est une puce de capteur pour les détecteurs de tomodensitométrie à 16 coupes qui combine les photodiodes et le circuit de lecture sur une seule puce CMOS. Cette solution de capteur, qui comprend un réseau de photodiodes à courant d'obscurité très faible et un CAN à 64 canaux côte à côte, permet d'assembler le réseau de pixels sur trois bords adjacents du dispositif. Deux circuits AS5950 peuvent être placés dans la direction Z, ce qui permet de concevoir des détecteurs à 16 coupes pour des machines de tomodensitométrie à coût optimisé.
