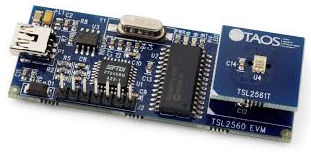

Capteur de lumière ambiante TSL25 series

visibleà photodiodeà infrarouge

Convertisseur lumière-numérique avec interface I2C Caractéristiques - Architecture brevetée à double diode - plage dynamique de 1M:1 - Fonction d'interruption programmable - Interface numérique I²C - Disponible en boîtiers 1,25 mm x 1,75 mm à l'échelle de la puce ou 2,6 mm x 3,8 mm TMB ou 2 mm x 2 mm Dual - - Boîtiers plats sans plomb (FN) Avantages - Permet de fonctionner dans des environnements à lumière infrarouge - Permet le fonctionnement en salle obscure et en plein soleil - Réduit le nombre d'interruptions du microprocesseur - L'interface numérique est moins sensible au bruit - Réduit l'encombrement de la carte tout en simplifiant les conceptions Paramètres du produit Tension d'alimentation [V] : 2,7 - 3,6 Interface [V] : 2,7 - 3,6 I2C - VDD Programmable : Gain, temps d'intégration, interruption Max. Lux : 40000 Plage de température [°C] : -30 à 70 Boîtiers : (6 broches) CL, FN, CS, T Remarque : Non recommandé pour les nouvelles conceptions. Veuillez consulter la famille de dispositifs TSL2572x. Description générale Le TSL2561 est un convertisseur lumière-numérique qui transforme l'intensité lumineuse en un signal numérique de sortie capable d'une interface I2C. Chaque dispositif combine une photodiode à large bande (visible et infrarouge) et une photodiode à réponse infrarouge sur un seul circuit intégré CMOS capable de fournir une réponse quasi photopique sur une plage dynamique effective de 20 bits (résolution de 16 bits). Deux CAN intégrateurs convertissent les courants des photodiodes en une sortie numérique qui représente l'irradiance mesurée sur chaque canal. Cette sortie numérique peut être introduite dans un microprocesseur où l'éclairement (niveau de lumière ambiante) en lux est dérivé à l'aide d'une formule empirique pour approximer la réponse de l'œil humain. Le TSL2561 supporte une interruption traditionnelle de type niveau qui reste affirmée jusqu'à ce que le firmware l'efface.
