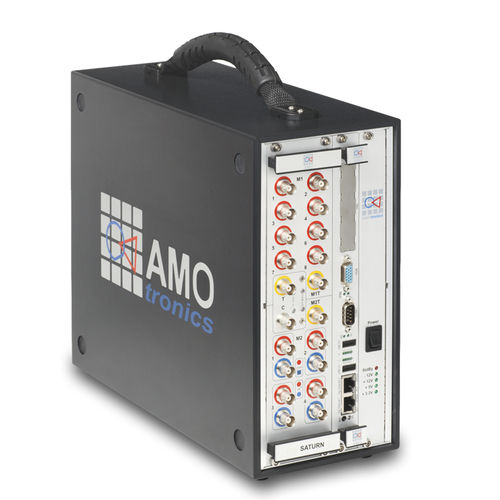

Système d'acquisition de données 16 canaux SATURN FastScan

104 canaux32 canaux56 canaux

Le « signal faisant la moyenne » est utilisé dans les applications diverses dans lesquelles la demande sur la résolution et l'exactitude ne peut pas être due atteint au bruit aléatoire et à un rapport signal/bruit pauvre (SNR). Si un signal répétitif est acquis l'établissement d'une moyenne multiple des périodes (plusieurs balayages exactement déclenchés dans une rangée) de ces balayages peut presque éliminer les crêtes simples et le bruit blanc tout en préservant la forme originale de signal, amplitude, phase, fait une pointe etc. L'option de SATURN FastScan se sert de cette technologie et la met en application dans la logique de matériel d'un enregistreur passager de SATURN. Ceci mène à une résolution sensiblement augmentée et à une dynamique améliorée pour les cas d'utilisation qui exigent haut des taux d'acquisition. Faits principaux de l'option de SATURN FastScan Taux librement extensible d'échantillon jusqu'à 100 Megasamples/s par canal 18 bit ENOB @ 100MS/s 108dB SNR en résultant +/-100mV à la gamme configurable de l'entrée 100V >Largeur de bande analogue de 80 mégahertz (DB <3) Jusqu'à 1 million a déclenché des balayages dans une rangée avec la période constante de mesure Retard minimum entre les balayages simples <2µs Déclencheurs librement configurables Mémoire de 1 gigaoctet par canal pour les longs enregistrements (1,28 sec/canal pour 100MS/s) Jusqu'à 28 différentiels ou canaux assymétriques acquisition synchrone de 100%
