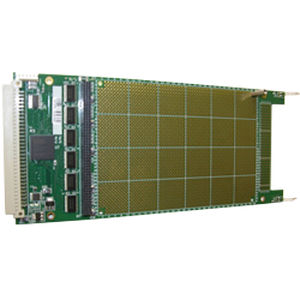

Carte d'E/S numérique SMP7000-XX series

VXIPCBconfigurable

- 96 lignes numériques configurables en entrée ou en sortie - Cinq rails d'alimentation disponibles pour les conceptions personnalisées - Combinaison avec les modules SMIP standard de commutation et d'E/S numériques pour créer des configurations à haute densité - Le pilote VXIplug&play simplifie le développement logiciel - Connecteur en tête intégré pour une migration simplifiée vers la mise en œuvre sur PCB - Accès à une horloge de 16 MHz pour une utilisation dans des conceptions complexes - Options de connecteurs multiples en face avant Le SMP7000-xx est un module de prototypage à usage général qui tire parti de la modularité du SMIP et de son architecture d'interface avec le bus VXI pour offrir plus de 24 pouces carrés de surface disponible pour les conceptions définies par l'utilisateur. Les ingénieurs système peuvent incorporer leurs propres conceptions dans un support SMIP standard et le combiner avec des produits, tels que la commutation RF à 1,8 GHz ou les relais 16 A qui sont déjà disponibles sur la plate-forme. Les modules DAC personnalisés ou les cartes d'E/S numériques avec des niveaux logiques personnalisés peuvent facilement être intégrés dans l'espace disponible sur la platine. Le SMP7000-xx donne accès à 96 lignes d'E/S numériques et à cinq rails d'alimentation à fusible pour l'interfaçage avec la logique définie par l'utilisateur. Les conceptions personnalisées peuvent être disposées sur le motif de trous traversants disponible sur la carte d'essai. Une tête de connecteur est fournie pour faciliter la migration de la conception personnalisée vers une disposition de carte de circuit imprimé. Cela permet d'utiliser de multiples possibilités d'E/S en face avant, allant des connecteurs Dsub 15p aux connecteurs DIN haute densité 160p. Les 96 lignes numériques sont mappées sur l'espace mémoire étendu VXI pour un accès direct aux registres. La prise en charge de l'API est également assurée par le pilote SMIP VXIplug&play standard, ce qui réduit le temps nécessaire au développement du logiciel.
