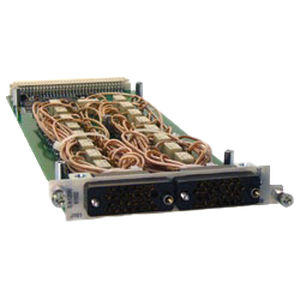

Module commutateur RF EX1200-6 series

Modules de commutation RF/Coax jusqu'à 26Ghz pour les besoins de commutation haute fréquence et de communication - Commutateurs et matrices RF haute densité - Puissance de commutation de 50 W - la plus élevée de sa catégorie - Bande passante > 3 GHz (6301) - Les relais de rupture de tronçon éliminent l'effet de tronçon non terminé pour des performances de commutation optimales Le EX1200-6101 (10 canaux) est un module de commutation RF SP4T haute densité comportant dix arbres coaxiaux SP4T individuels qui sont isolés les uns des autres et des masses du système afin de fournir un chemin de commutation haute fidélité pour les signaux de commutation dépassant 1,3 GHz. Une diaphonie et une isolation excellentes sont maintenues en utilisant des parcours coaxiaux très courts à faible perte du connecteur directement aux relais. Tous les modules sont également configurés pour éviter tout effet de stub non terminé, améliorant ainsi l'intégrité globale du signal et permettant des conceptions de matrices haute fréquence et des configurations de multiplexeurs de grande taille tout en préservant la bande passante et en maintenant un faible ROS. Le panneau avant utilise deux connecteurs coaxiaux haute densité à 26 broches, conçus pour une grande fiabilité et une faible perte d'insertion. Six des modules peuvent être logés dans une unité centrale en rack complet 1U EX1200 pour fournir un réseau de commutation RF très flexible. Par exemple, un seul module peut être configuré par le biais d'un câblage externe pour fournir deux multiplexeurs 1 x 16 dans deux canaux d'un oscilloscope, ou comme une seule matrice RF 4 x 4. Les modules peuvent également être combinés avec d'autres cartes de commutation EX1200 pour configurer un sous-système polyvalent permettant de commuter du DC à > 1,3 GHz.
