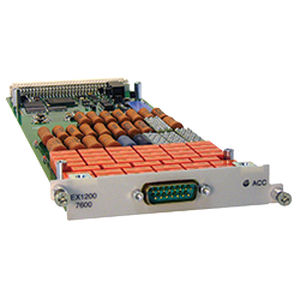

Résistance programmable EX1200-7600

de puissancede chargede surtension

L'EX1200-7600 est une échelle de résistance programmable de 5W, idéale pour le chargement ou la simulation d'UUT. - Idéal pour le chargement ou la simulation d'UUT - Large gamme de résistances de 0,5 Ω à 1,5 MΩ - Pas de 0,1 Ω - La détection de surtension, de surintensité et de surchauffe protège l'unité testée - Détection externe de tension et de courant pour la surveillance intégrée L'EX1200-7600 est une échelle de résistance programmable à sortie unique. Il est conçu pour des applications telles que la simulation de RTD ou d'autres capteurs, le contrôle de processus, l'étalonnage ATE et le chargement de l'appareil testé. Elle contient des résistances internes de haute précision de 5 W qui sont activées et désactivées par des relais mécaniques. L'EX1200-7600 est capable de produire toute valeur de résistance comprise entre 0,5 Ω et 1 500 000 Ω et peut être ajustée par incréments de 0,1 Ω via des commandes externes. Il est conçu pour des tensions aux bornes de 0 à 200 V DC et pour des courants allant jusqu'à 0,5 A. Après la mise sous tension, la réinitialisation ou une condition de défaut, tous les relais de ce module sont ouverts, supprimant la charge du dispositif testé. Une condition de défaut est le résultat du dépassement du courant maximum, de la tension maximum ou de la température maximum du module. De plus, un signal de détection de tension fournit une indication de la tension aux bornes de la résistance, et un signal de détection de courant fournit une indication du courant dans le circuit. Ces deux signaux peuvent être contrôlés par un dispositif de mesure externe (tel qu'un multimètre numérique de la série EX1200). Cela peut être utilisé pour forcer tous les relais à s'ouvrir si une tension ou un courant défini est dépassé, protégeant ainsi l'unité testée.
